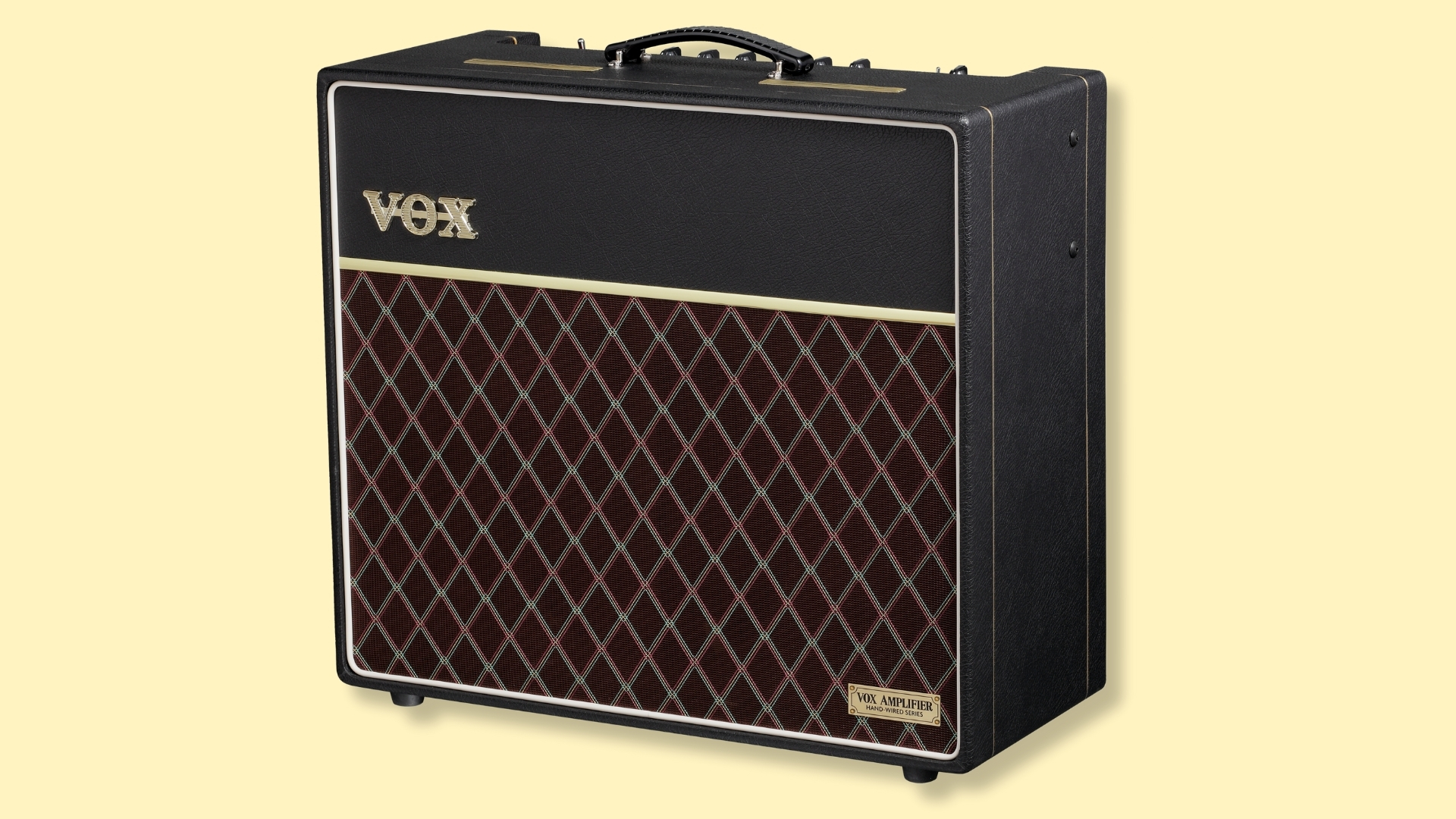

Vox AC15 Handwired

Vox AC15 Handwired mit handverdrahteter Schaltung

Der Verstärker basiert auf einer Analyse eines originalen AC15 aus dem Jahr 1963. Die Entwicklung orientierte sich an den elektrischen Eigenschaften des Referenzmodells. Die handverdrahtete Bauweise soll die Klangeigenschaften der Originalverstärker nachbilden.

Das Netzteil wurde so konstruiert, dass es die typische Spannungsabsenkung unter Last reproduziert. Dieser Effekt entsteht, wenn die Versorgungsspannung unter hoher Belastung absinkt. Er beeinflusst das Ansprechverhalten und die Kompression des Verstärkers.

Die EL84-Endstufe arbeitet mit einem Phasenumkehrer, der bei höheren Pegeln in die Übersteuerung geht. Diese Form der Verzerrung unterscheidet sich von der Vorstufen-Übersteuerung. Sie trägt zur besonderen Klangcharakteristik des Verstärkers bei.

Der Ausgangstransformator wurde speziell für dieses Modell entwickelt. Er wurde durch mehrere Prototypen optimiert, um die Obertonstruktur und das Mittenverhalten zu formen. Die Wicklungseigenschaften beeinflussen das Sättigungsverhalten der Endstufe.

Vox AC15 Handwired Features

• Zwei EL84-Endstufenröhren mit 15 Watt Ausgangsleistung
• Zwei ECC83/12AX7-Vorstufenröhren
• Handverdrahtete Schaltung nach Vorbild des 1963er-Modells
• 12-Zoll-Celestion-Alnico-Blue-Lautsprecher (16 Ohm)
• Normal- und Top-Boost-Kanal
• Boost-Schalter für zusätzliche Mittenbetonung und Verstärkung
• Röhrengetriebener Federhall mit separater Ausgangsstufe
• FET-gepufferter Effektweg mit Bypass-Funktion
• Master-Volume-Regler
• Gehäuse aus 12 mm Birkensperrholz

Kanäle und Klangregelung

Der Normal-Kanal bietet einen Lautstärkeregler und einen Bright-Schalter. Der Schalter hebt die Höhen an. Der Kanal eignet sich für wärmere Grundsounds mit unterschiedlichen Tonabnehmertypen.

Der Top-Boost-Kanal verfügt über separate Regler für Höhen, Bässe und Lautstärke. Dieser Kanal liefert den charakteristischen Vox-Sound mit ausgeprägten Höhen. Bei höheren Lautstärken entsteht die typische Übersteuerung.

Der Boost-Schalter ist eine Besonderheit des AC15 Handwired. Er erhöht die Verstärkung und betont die Mitten. Diese Funktion ist im AC30 Handwired nicht vorhanden.

Federhall mit Röhrenschaltung

Der Federhall wird über eine dedizierte Röhrenstufe angesteuert. Ein spezieller Ausgangstransformator passt die Impedanz für die Federhallspirale an. Diese Konstruktion soll laut Hersteller einen präsenten und natürlichen Hallklang ermöglichen.

Zwei Regler steuern den Hall: Level bestimmt die Intensität, Tone formt den Klangcharakter. Ein mitgelieferter Fußschalter ermöglicht das Bypass-Schalten des Halls während des Spiels. Die Schaltung arbeitet unabhängig von den beiden Hauptkanälen.

Effektweg und Anschlüsse

Der Effektweg nutzt FET-Puffer für die Signalbearbeitung. Die Schaltung soll transparent arbeiten und Modulations- sowie Delay-Effekte ohne Klangverfärbung integrieren. Der Effektweg kann vollständig umgangen werden.

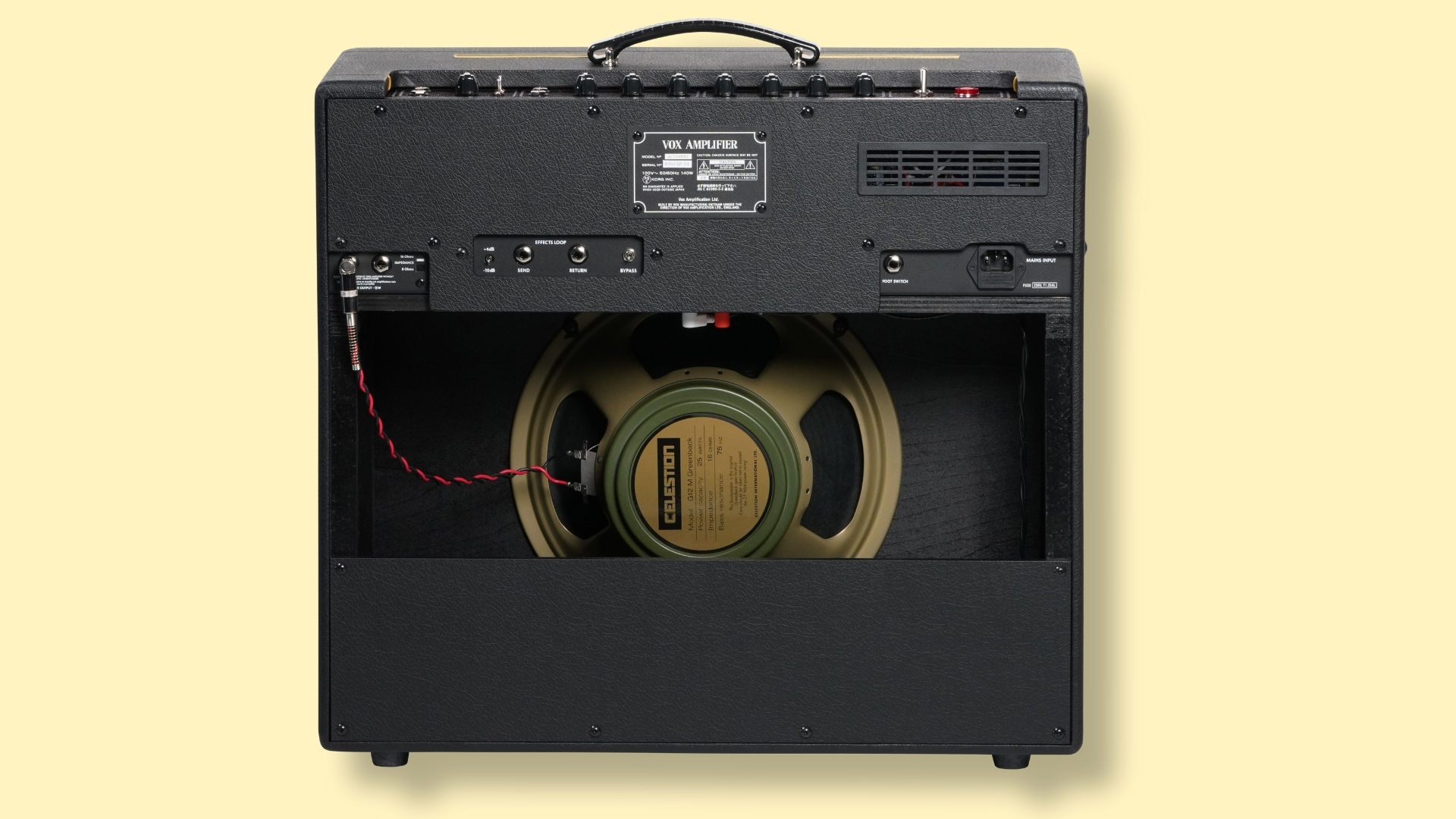

Auf der Rückseite befinden sich zwei Lautsprecherausgänge. Die interne Lautsprecherverbindung ist abtrennbar. Diese Konfiguration ermöglicht den Anschluss externer Lautsprecherboxen oder Dämpfungseinheiten.

Gehäuse und Verarbeitung

Das Gehäuse besteht aus 12 mm starkem Birkensperrholz. Diese Materialstärke entspricht den Spezifikationen der 1963er-Modelle. Die Konstruktion soll die Resonanzeigenschaften der Originalverstärker wiedergeben.

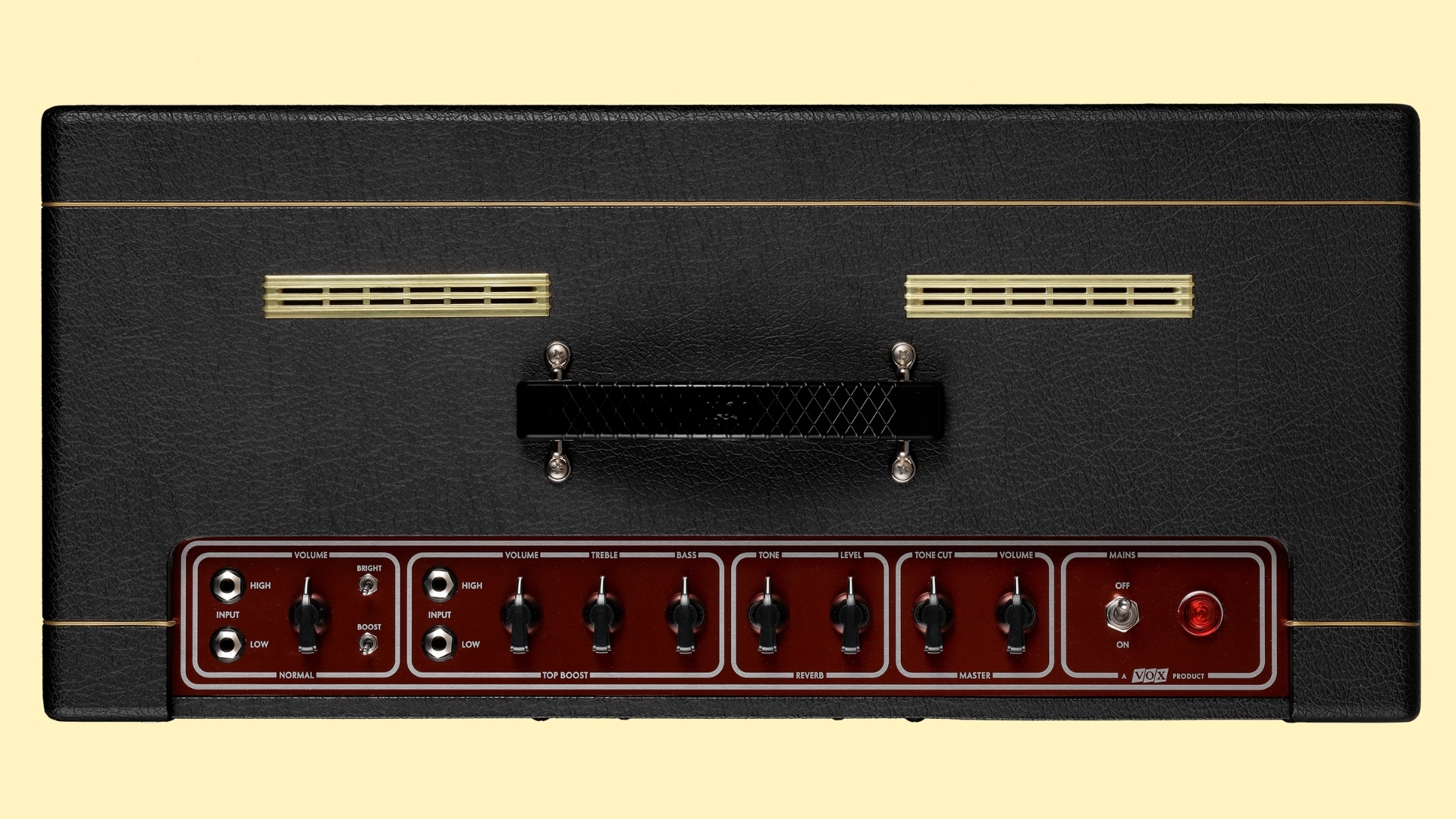

Die Bedienoberfläche ist als Kupferpanel ausgeführt. Messinggitter und das klassische Vox-Emblem ergänzen die optische Gestaltung. Die Abmessungen betragen 591 x 263 x 567 mm bei einem Gewicht von 22,7 kg.

Lies auch: Gitarrenverstärker einstellen

Einsatzbereiche

Mit 15 Watt Ausgangsleistung eignet sich der Verstärker für Studioanwendungen und kleine bis mittlere Bühnen. Die Übersteuerung des Lautsprechers setzt bei moderateren Lautstärken ein.

Der Verstärker kann mit Dämpfungseinheiten kombiniert werden, um die Lautstärke weiter zu reduzieren.

Die beiden Kanäle decken verschiedene Klangbereiche ab. Der Normal-Kanal liefert wärmere Sounds, der Top-Boost-Kanal den typischen britischen Crunch-Sound. Der Verstärker reagiert auf die Anschlagsdynamik des Spielers.

Vox AC15 Handwired: Preis & Verfügbarkeit

Der Verstärker ist ab sofort im Fachhandel erhältlich. Der Straßenpreis liegt bei 1.899 Euro. Weitere Informationen zum Vox AC15 Handwired finden sich auf der Hersteller-Webseite.
