Tools fĂŒr den FOH-Techniker
7 Helferlein im Live-Einsatz

Diese Tools fĂŒr den FOH-Techniker helfen aus der Not

anzeige

FOH-Techniker

Hier erfĂ€hrst Du alles ĂŒber die Basics im Live-Alltag eines Tontechnikers, die fĂŒr optimalen Band-Sound sorgen. Zudem handelt der Artikel von PA und gekonntem Arbeiten beim Aufbau oder bei der Problemlösung. Nur so kann spĂ€ter ein entspannter Mix der Band gelingen …

DI-Box

Auf praktisch jeder BĂŒhne zu finden. So simpel ihr technischer Aufbau, so elementar ist ihre Funktion fĂŒr Dich als Band-Musiker oder Tontechniker bzw. FOH-Techniker: Sie sorgt fĂŒr einen störungsfreien Signalweg zwischen BĂŒhne und FOH-Mischpult, indem sie das Auftreten von Brummschleifen verhindert.

Brummschleifen (engl. »ground loop«) entstehen durch Mehrfacherdungen innerhalb einer geschlossenen Leiterschleife.

di box foh tools

Die CARDINAL DVM Single-DI-Box THE BRICK von Sommer Cable ist nicht nur Testsieger, sie ĂŒberzeugt auch im Preis-LeistungsverhĂ€ltnis!

Zum einen wird hiermit fĂŒr eine galvanische Trennung zwischen Eingang und Ausgang gesorgt. Die direkte elektrische Leitung wird unterbrochen, da die Signal- bzw. SpannungsĂŒbertragung durch Induktion zwischen zwei Spulen erfolgt.

Weiterhin wird der unsymmetrische Audiostrom eines herkömmlichen Instrumentenkabels in ein weniger störanfÀlliges symmetrisches Signal gewandelt und via XLR-Buchse ausgegeben.

Du kannst zwischen passiven und aktiven Vertretern wÀhlen. Letztere benötigen durch den integrierten AufholverstÀrker immer eine separate Stromversorgung, helfen jedoch, den prinzipbedingten Pegelverlust eines passiven Modells zu vermeiden.

Alles zur DI-Box: Funktion & Aufbau

Superlux Pink Stick - Signalgenerator qua Phantomspeisung fĂŒr den FOH-Techniker

Signalgenerator

Selbst ein rudimentĂ€rer Signalgenerator liefert Dir die wichtigsten Signaltypen, um Deine PA einzustellen. Dazu gehören Referenzsignale wie weißes und rosa Rauschen (englisch: »pink noise«), um die PA-Anlage mittels Equalizer auf den jeweiligen Raum abzustimmen.

Um Raumresonanzen noch gezielter ausfindig zu machen, kannst Du zudem mit einem Sinus-Sweep zurĂŒckgreifen den gesamten Frequenzbereich von 20 Hz bis 20 kHz »abfahren«.

Vorsicht: Da das menschliche Gehör tiefe Frequenzen bei gleichem Pegel wesentlich leiser wahrnimmt, solltest Du zu Beginn des Sweeps nicht den Fehler machen, die LautstÀrke des Sinussignals zu erhöhen, so dass dir spÀter die Ohren wegfliegen!

Professionelle Signalgeneratoren bieten noch mehr. Etwa einen PolaritÀtstest, um falsch verpolte Lautsprecher ausfindig zu machen, oder einen internen Speicher zum direkten Abspielen von Referenzsongs und damit ausgewogenen Sound.

Sommer Cable MCT SC Kabeltester

Unverzichtbar: Ein verlĂ€sslicher Kabeltester! Wir empfehlen den MCT SC von Sommer Cable, der fĂŒr gerade einmal 51 Euro super Dienste leistet!

Kabeltester

Wenn es aus den Lautsprechern knarzt, knackt und zischelt oder gleich das komplette Signal ausbleibt, liegt das in den meisten FĂ€llen an beschĂ€digten Kabeln. HĂ€ufig bleibt Dir als Tontechniker kurz vor einem Konzert nichts anderes ĂŒbrig, als jeden infrage kommenden Klangleiter im Signalweg auszutauschen, um der Problemquelle auf die Schliche zu kommen.

Um dir diesen Stress zu ersparen, solltest Du die FunktionsfĂ€higkeit deiner Kabel vor einer Live-Veranstaltung mit diesem Werkzeug prĂŒfen. Je mehr Formate es beherrscht, desto besser. Zumindest XLR, Klinke, Cinch und Speakon muss es testen können.

AufwĂ€ndigere Modelle ĂŒberprĂŒfen auch MIDI, Cat5 oder USB. Mit dem dbx CT-3 kannst Du sogar DMX-Verbindungen fĂŒr Scheinwerfer testen.

Weitere Helferlein im FAQ: Audiokabel

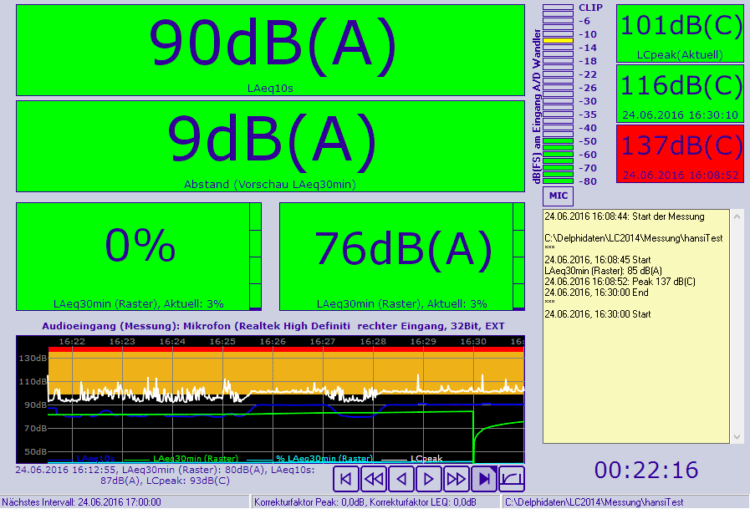

LevelCheck Pro - Schallpegelmesser fĂŒr den FOH-Techniker

Schallpegelmesser

Wie Du in unserem Ratgeber zur Schallpegelmessung erfahren kannst, ist der gewissenhafte Umgang mit der LautstĂ€rke von Konzerten keine Frage des Musikstils oder der WillkĂŒr des FOH-Technikers. Sondern eine verpflichtende Norm, die es einzuhalten gilt.

Zur ÜberprĂŒfung der Schallpegel kannst Du entweder auf eine All-in-one-Lösung oder eine Kombination aus Messmikrofon (Genauigkeitsklasse 2) und Messsoftware zurĂŒckgreifen. Achte bei Ersteren darauf, dass diese die sogenannten »bewerteten« Schalldruckpegel dB(A) und dB(C) messen können.

  • MicW M416 (219,- Euro)
  • LevelCheck Pro (180,- Euro)

Redaktionstipps: Ersatzkabel, Tools und Stage-Equipment von Sommer Cable

Sommer Cable Firmenportrait

Wer hochwertiges und verlĂ€ssliches Stage-Equipment benötigt, ist bei Sommer Cable an der richtigen Adresse. Das familiĂ€r gefĂŒhrte Unternehmen entwickelt und fertigt zahlreiche Produkte selbst und vor allem praxisnah. Von der QualitĂ€t konnte sich unsere Redaktion bereits selbst ĂŒberzeugen.

Gerade auf Gigs kann schnell eine Komponente ausfallen, kaputt gehen oder vergessen werden: Vor allem Ersatzkabel sollten immer dabei sein! Eine riesige Auswahl findest Du bei Sommer Cable, die auch fĂŒr die raue Tour-Umgebung besonders solide Kabel anbieten!

Mehr ĂŒber das Traditionsunternehmen: Sommer Cable PortrĂ€t »

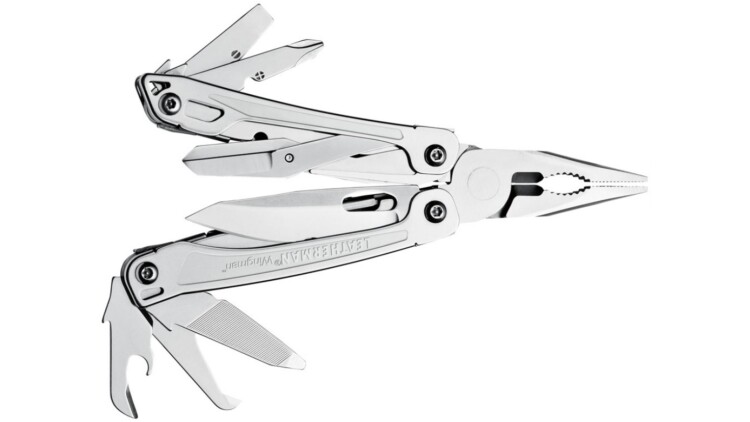

Leatherman Wingman - Multi-Tool fĂŒr den FOH-Techniker

Multi-Tool

Multi-Tools sind die platzsparenden Alleskönner jedes Technikers und bieten Dir – je nach AusfĂŒhrung und Preis – ein komplettes Werkzeug-Set. Und zwar fĂŒr fast jeden Bereich im Aufbau-Alltag von Live-Veranstaltungen: Kombimesser, Holz- und Metallfeilen, Schraubendreher fĂŒr Schlitz- und Kreuzschlitz, Zange, Schere, Abisolierklinge, Lineal mit Zentimeter- und Zoll-Skala u.v.m.

Achte darauf, dass Korpus und Griffe deines Multi-Tools aus rostfreiem Edelstahl gefertigt sind, damit auch schlechtes Wetter auf Open-Air-Veranstaltungen kein Problem darstellen.

Stairville Stage Tape 400SL - Gaffer Tape aka Gaffa Tape fĂŒr den FOH-Techniker

Gaffer-Tape (auch: Gaffa)

Ohne Gaffer geht gar nichts! Das meist silberne oder schwarze Klebeband sollte immer in deiner Reichweite sein. Es eignet sich fĂŒr viele Aufgaben vor, auf und hinter der BĂŒhne – klassisches Beispiel: Kabel sicher an Stativen, Traversen oder auf dem Boden entlangfĂŒhren.

Doch auch bei kleineren NotfĂ€llen am Veranstaltungsort kann es Dir schnell und unkompliziert helfen – etwa, wenn eine Mikrofonklemme plötzlich nicht mehr stabil sitzt, oder zur provisorischen Anbringung von Funksendern. Viele Drummer verwenden das Klebeband auch, um das Fell ihrer Snare gezielt zu bekleben und einen trockeneren Snare-Sound zu erzeugen.

Trotz hoher StabilitĂ€t und Klebkraft lĂ€sst sich das Band einfach von Hand abreißen und somit schnell verarbeiten. Allerdings hinterlĂ€sst es auf den meisten OberflĂ€chen KleberĂŒckstĂ€nde, insbesondere nach lĂ€ngerem Gebrauch.

LED Lenser P5.2 - Taschenlampe fĂŒr den FOH-Techniker

Taschenlampe

20:10 Uhr, kurz vor dem Konzert … die PA ist eingerichtet, der Soundcheck abgeschlossen, alle Fader und Potis an deinem Mischpult sind in der richtigen Position. Gleich geht es los. Auf Wunsch der Band schneidest Du das Live-Konzert mit und hast sogar einen Pocket-Recorder fĂŒr Atmo-Aufnahmen im Saal positioniert.

Plötzlich siehst Du an Deinem Mischpult, dass auf einem der beiden StereokanÀle kein Signal mehr anliegt. Kabel kaputt? Stecker rausgezogen? Und nun? Saallicht an und das Publikum irritieren? Handy raus und hoffen, dass die Displaybeleuchtung ausreicht?

FĂŒr derartige und unzĂ€hlige weitere Situationen lohnt sich eine lichtstarke, stabile Taschenlampe mit variablem Fokus. Hilfreich ist auch, wenn Du den Fokus, also die BĂŒndelung des austretenden Lichts, mit einer Hand steuern kannst. So hast Du die zweite Hand frei, um beispielsweise Dein Multi-Tool einzusetzen.

FOH Techniker: Fazit

Mit diesen Tools bist Du als FOH Techniker bestens ausgerĂŒstet. Welches Tool hat dir bisher am meisten weitergeholfen? Schreib es gerne in die Kommentare.
