Discolicht & DJ Lichttechnik

Lichteffekte sind auf Tanzfläche und Bühne praktisch genauso wichtig wie der richtige Sound. Wofür sich Moving Head, Scanner und Blinder eignen und was Du sonst noch in Sachen Lichttechnik einsetzen kannst, erfährst Du hier. Immer die richtige DJ Lichttechnik für Partys, Konzerte und sonstige Musikveranstaltungen.

Leuchtmittel und Schablonen

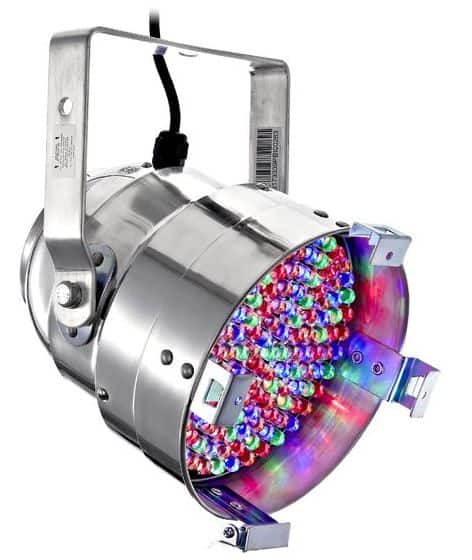

Discolicht & Lichttechnik - PAR

PAR: Stairville LED Par56 MKII RGBA 10mm SI


Wenn von »Leuchtmitteln« die Rede ist, sind entweder althergebrachte Glühlampen bzw. ihre Variationen, Gasentladungslampen oder Leuchtdioden (kurz LEDs, »light-emitting diodes«) gemeint. Letztere kommen heute immer öfter zum Einsatz. Die Vorteile: kompaktere Bauform, geringerer Stromverbrauch bei gleicher Leuchtkraft, längere Lebensdauer bei annähernder Wartungsfreiheit und geringere Hitzeentwicklung. Die Nachteile liegen in den eingeschränkten Möglichkeiten zur Farbwiedergabe urnd dem nicht regelbaren Abstrahlwinkel.

Oft werden Schablonen (kurz »Gobos« für »Graphical optical blackouts«) vor die Leuchtmittel platziert, um bestimmte Muster oder Dia-ähnliche Projektionen zu erzeugen – Logos des DJs oder der Veranstaltung, Spiralen, Sterne etc. Für Gobos sind nur Leuchtmittel geeignet, die stark gebündelte Lichtstrahlen erzeugen.

Discolicht: Die wichtigsten Lichteffekte

PAR Scheinwerfer

Bei PAR-Scheinwerfern (»parabolic aluminized reflector«) handelt es sich um die auf Musikveranstaltungen wohl am häufigsten genutzte Lichttechnik. Sie dienen zur Grundbeleuchtung von Sälen, Dancefloors, Bühnen etc. Durch davorgesetzte Farbfolien kann das Licht in allen Farben erstrahlen.

Gebräuchlich sind PAR 16, 20, 30, 36, 38, 56 und 64. Am weitesten verbreitet sind PAR 64 longnose (längliche Form) und PAR 56 shortnose (gestauchte Form) für eine relativ großflächige Beleuchtung. Ein PAR 36 kommt hingegen typischerweise als Punktstrahler (»pinspot«) mit einem relativ eng eingegrenzten Beleuchtungsbereich zum Einsatz. Die unterschiedlichen Bezeichnungen leiten sich vom Durchmesser des Gehäuses in Achtelzoll (gut 3 mm) ab.

PARs werden gerne in Form von 4er- oder 6er-Bars (Balken) aufgereiht – durch verschiedene Farbblenden und Steuersignale per DMX (s.u.) können solche Scheinwerferreihen dazu verwendet werden, einen Raum schnell in eine andere Farbe zu tauchen und in beliebiger Geschwindigkeit wechselnde Beleuchtungen zu erzielen.

Discolicht & Lichttechnik - Scanner

PAR Scheinwerfer: Eurolite LED TBL-200

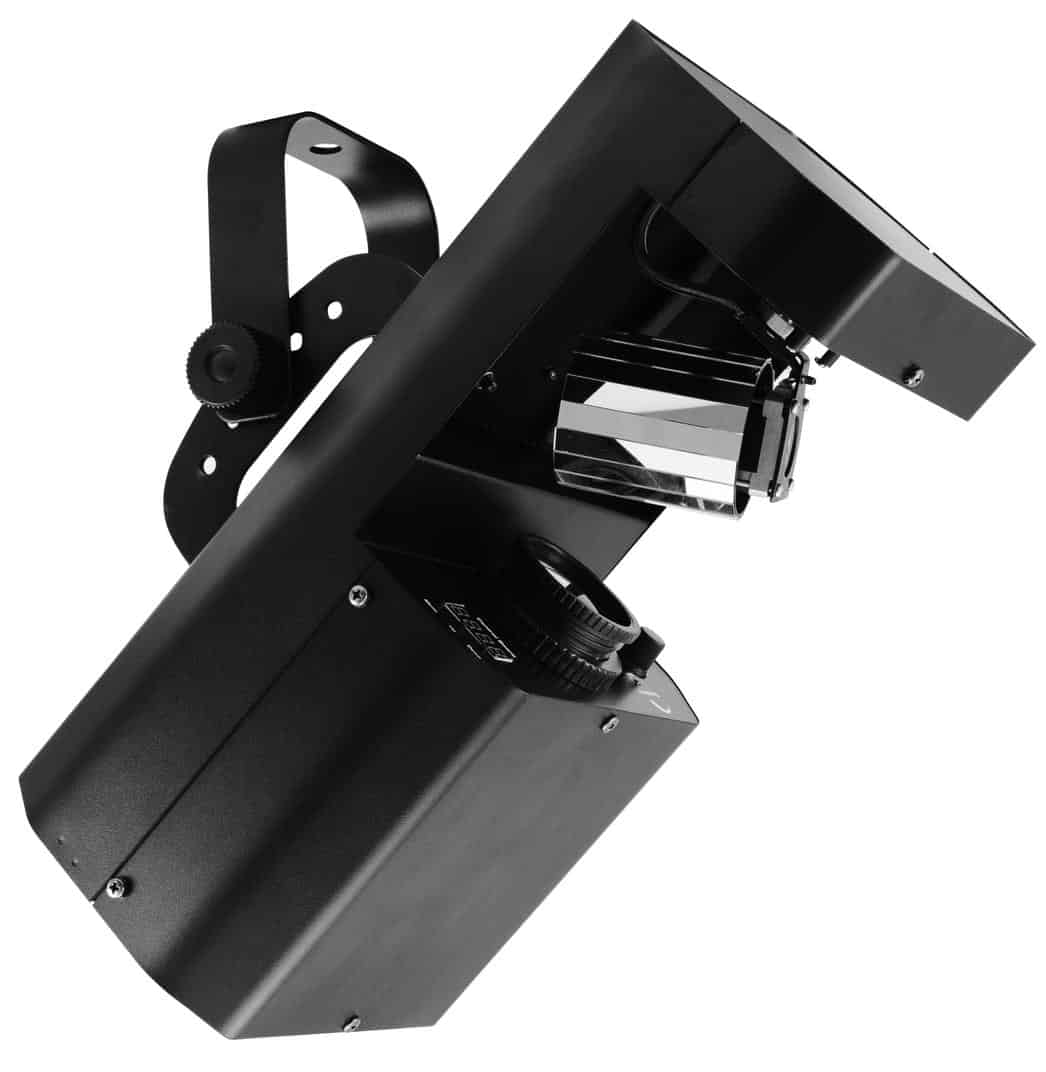

Scanner

Die Lichtstrahlen eines Scanners können über einen motorisierten Spiegel in verschiedene Richtungen reflektiert und abgelenkt werden – der Scanner erzeugt also ein bewegtes Licht. Eine so genannte Effect-Unit sorgt dafür, dass das geworfene Licht in Form und Farbgebung verändert werden kann.

Je nach Modell und Bauweise sorgen entweder drehbare Farbfilter oder eine subtraktive Farbmischung für die richtige Farbe. Bei Geräten mit LED-Technologie wird eine additive Farbmischung herangezogen.

Im Gegensatz zu den weiter unten beschriebenen Moving Heads, deren ganzer Kopf motorisiert ist, wird bei einem Scanner nur der reflektierende Spiegel bewegt. Eine Fernsteuerung ist über das DMX-Protokoll möglich. Für sanfte Fahrten in größerer Entfernung bieten die Modelle mit 16 Bit an.

Scanner haben sich in der Beleuchtungstechnik inzwischen fest etabliert und gehören zu jeder Grundausstattung.

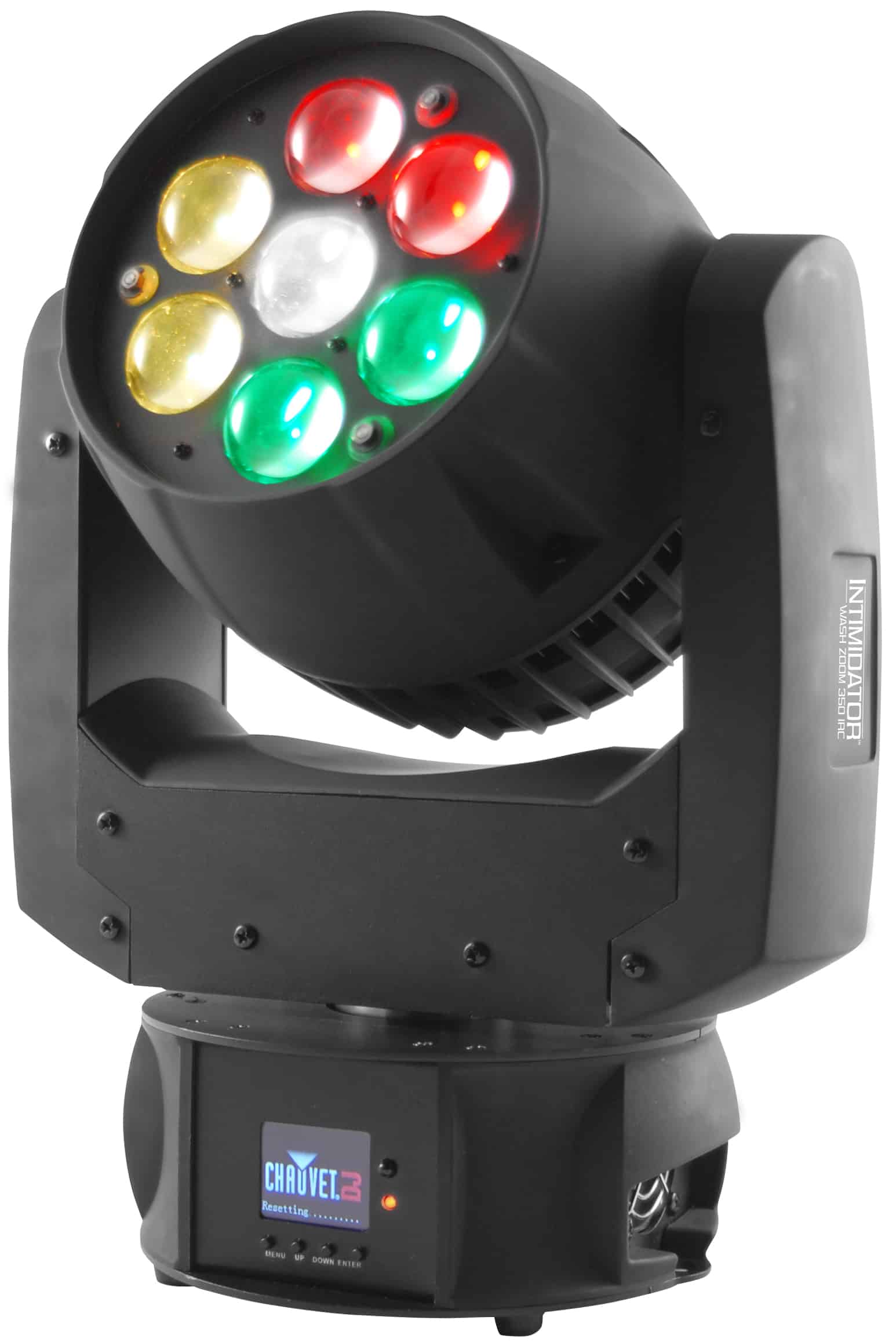

Chauvet DJ Intimidator Wash Zoom 350 IRC

Scanner: Chauvet DJ Intimidator Wash Zoom 350 IRC

Moving Head

Wie der englischsprachige Name »Moving Head« schon vermuten lässt, wird bei dieser Art von Scheinwerfer der gesamte Kopf mitsamt all seiner Leuchtmittel bewegt. Im deutschen Sprachgebrauch wird oftmals auch von »Wackler« gesprochen. Diese Geräte zeichnen sich durch eine große Bewegungsfreiheit aus, so können sie um alle Achsen geschwenkt werden und erreichen derart viele Positionen auf der Bühne.

Da keine Umlenkung der Lichtstrahlen und somit eine Abschwächung der Leistung erfolgt, sind Moving Heads leuchtstärker als Scanner. Allerdings sind sie etwas langsamer in der Bewegung, da die Spiegel im Scanner schneller bewegt werden können. Moving Heads sind fest in der Theater- und Veranstaltungstechnik etabliert, für den Gebrauch als Discolicht allerdings nur in Kombination mit den schnelleren Scannern zu empfehlen. Auch zu erwähnen ist die größere Geräuschentwicklung der Motoren, was sie eher für mittlere und große Bühnen empfehlenswert machen.

Es gibt drei Typen: Wash-Light (Washer), Spot (Profiler) und »Beam«.

Passend dazu: Moving Head Ratgeber » und Marktübersicht Moving Head»

DJ Lichttechnik: Stroboskop

Mit einem Stroboskop werden meist sehr schnell aufeinanderfolgende helle Lichtblitze erzeugt, typischerweise um besonders intensive Momente in der Musik zu unterstützen. Bei kleineren Veranstaltungen genügt ein Strobo mit 200 W, wenn aber größere Hallen in das Blitzlichtgewitter getaucht werden wollen, sollten es schon etwa 1.500 Watt sein.

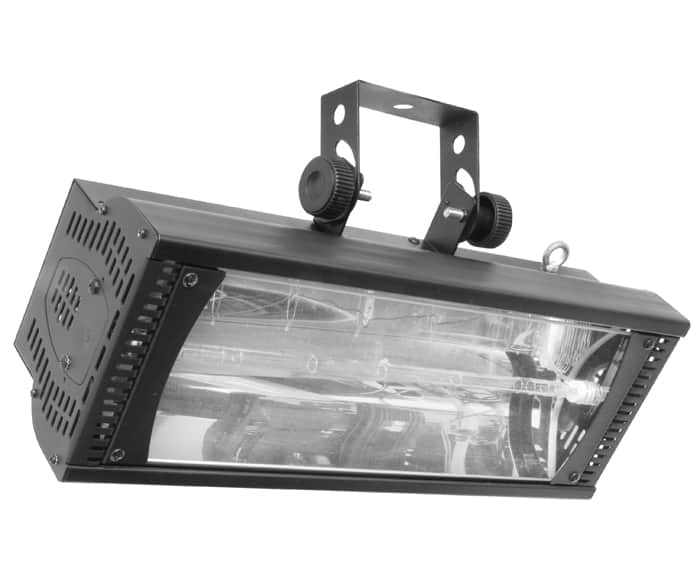

Discolicht, DJ Lichttechnik - Stroboskop

Stroboskop: Chauvet Xeno 2500

Blinder

Ein Blinder bzw. Stage Blinder dient dazu, einen Raum nur relativ kurze Zeit fast taghell zu erleuchten. Kleine Modelle bestehen aus zwei Leuchtmittelgruppen, große in der Regel aus bis zu 15 in einer 5×5-Matrix für weißes Licht, doch es gibt auch Varianten mit LEDs, die farbiges Licht absondern.

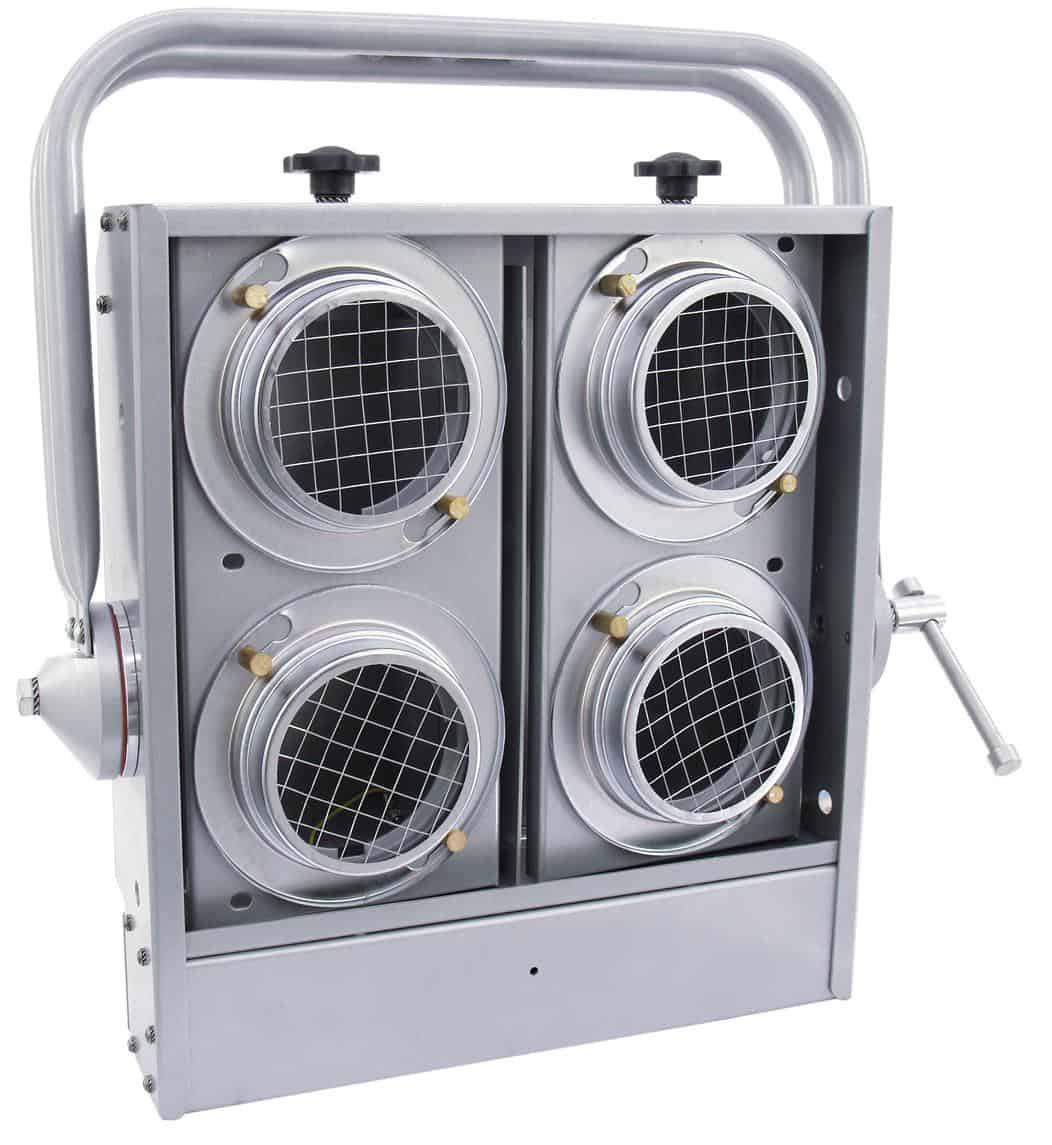

Discolicht, DJ Lichttechnik - Stage Blinder

Stage Blinder: Eurolite Audience Blinder 4xPAR-36 sil

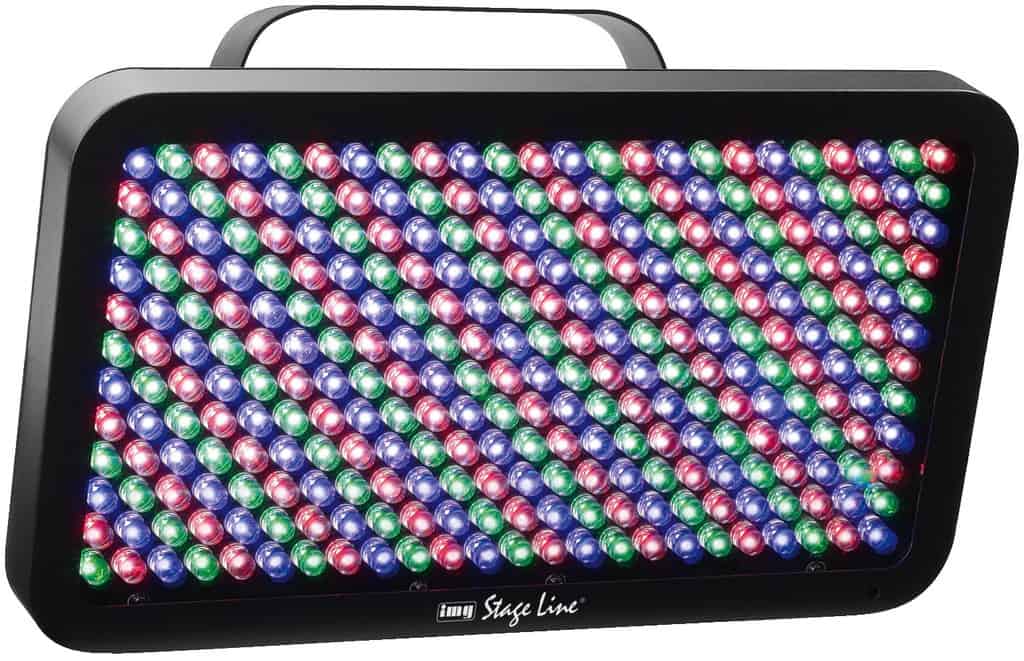

LED Panels

Als zusätzliches Mittel zur Grundbeleuchtung, aber auch für Lichteffekte dienen LED-Paneele (englisch »LED Panels«). Um die vielen kleinen Einzel-LEDs fernzusteuern und für Animationen zu nutzen, bietet sich die Steuerung per DMX (siehe unten) an.

Discolicht, DJ Lichttechnik - LED Panels

LED Panels: IMG Stage Line LED-600DX/RGB

Laser

Lichteffekte, die auf Lasern basieren, können sehr eindrucksvoll sein. Bei der auf Musikveranstaltungen meist genutzten Beam-Verfahren werden ein- oder mehrfarbige Laserstrahlen in Richtung der Betrachter in den Raum projiziert. In Verbindung mit dem Dunst, der durch einen Hazer (siehe unten) erzeugt wird, entstehen flächige Muster oder Linien.

Laserstrahlen sind höchst gefährlich für die Haut und vor allem für die Augen. Zumindest ein dedizierter Not-Ausschalter ist Pflicht. Ab einer bestimmten Stärke sind Laser TÜV-genehmigungspflichtig. Zudem muss ein Laserschutzbeauftragter überprüfen, ob das Gerät ordnungsgemäß installiert wurde und eingesetzt werden kann.

Discolicht & Lichttechnik - Laser

Laser eignen für DJ Lichttechnik hervorragend, müssen aber bestimmte Richtlinien erfüllen.

Erfahre hier mehr über die Ausbildung zum Lichttechniker »

Sonstiges: Diskolicht & DJ-Lichttechnik

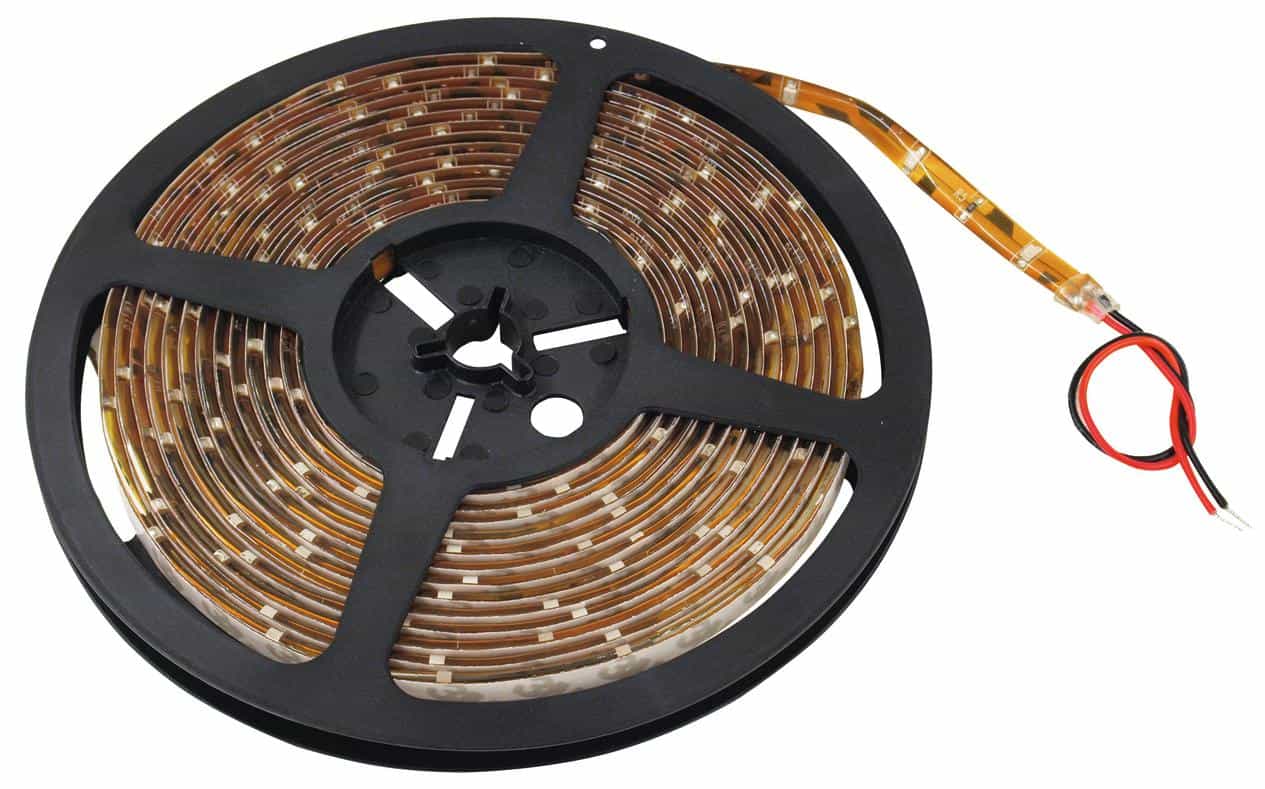

Lichtschlauch

Ein Lichtschlauch (alternativ »LED-Schlauch«, »LED-Band«, »LED-Streifen« oder englisch »Rubberlight« genannt) besteht aus zahlreichen LEDs in einem elastischen, transparenten Gummischlauch. Er dient aufgrund der geringen Strahlkraft lediglich zur farbig-dekorativen Hintergrundbeleuchtung und wird praktischerweise meist inklusive einer Kabeltrommel angeboten. Lichtschläuche werden gerne an Treppenstufen, am Bartresen und dergleichen angebracht. Es gibt auch LED-Streifen für den Außenbereich, die komplett vor Feuchtigkeit geschützt sind.

Discolicht, DJ Lichttechnik - LED-Lichtschlauch

LED-Lichtschlauch: Eurolite IP Strip 300 5m 6500K 12V

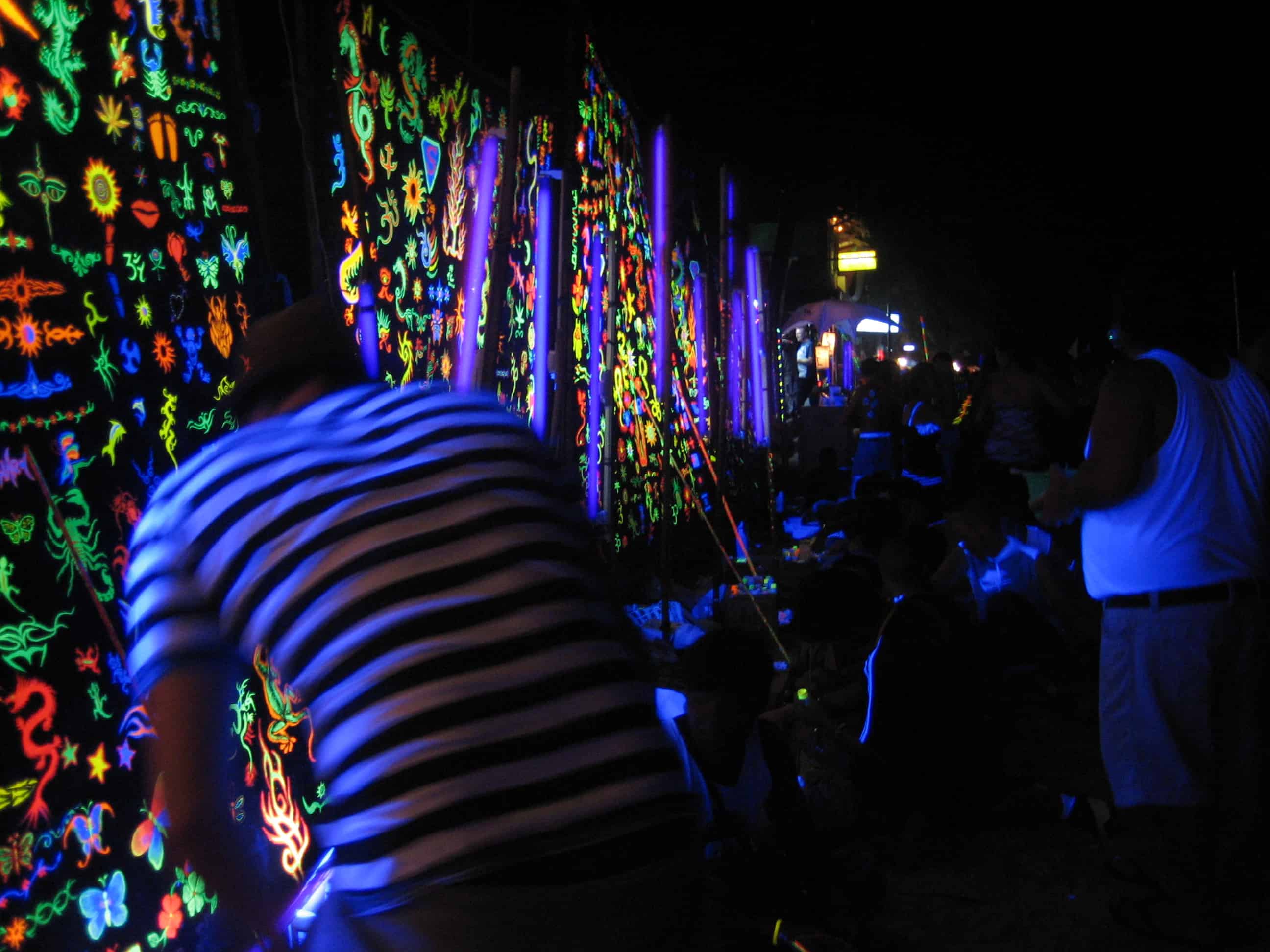

Schwarzlicht

Ungebrochen beliebt ist Schwarzlicht – die ultraviolette Strahlung der entsprechenden Leuchtstoffröhren regt fluoreszierende Stoffe zum Leuchten an, was auf dem dunklen Dancefloor oder im Chill-Out-Bereich besonders gut zur Geltung kommt.

Discolicht, DJ Lichttechnik - Schwarzlicht

Nebelmaschine & Hazer

Zwar handelt es sich bei Nebelmaschinen oder Hazer nicht um Lichttechnik per se, doch in Kombination mit vielen der oben beschriebenen Geräte kannst Du die vernebelte Tanzfläche in einen atmosphärischen Raum verwandeln. Die kleinen Nebelpartikel reflektieren das Licht und sorgen dafür, dass die Lichtshow besser zu erkennen ist. Nicht zu unterschätzen: Durch die stark verringerte Sichtweite auf einem eingenebelten Dancefloor werden Hemmungen von schüchternen Partygästen abgebaut. ;)

Nebelmaschinen sind vergleichsweise preiswert zu haben. Die wichtigsten Kennzahlen beim Vergleich der Effektivität mehrerer Modelle sind die Ausstoßmenge pro Minute und die Wurfweite.

Look Solutions Tiny FX

Nebelmaschine & Hazer: Look Solutions Tiny FX

Ein Hazer ist hingegen speziell dafür gedacht, die Effekte des Lichtequipments deutlicher sichtbar zu machen. Dabei ist der ausgestoßene Dunst im Gegensatz zum Nebel weniger bzw. kaum sichtbar. Hazer benötigen ein spezielles Fluid zur Erzeugung des Dunstes, wobei Du die Anschaffung eines länger anhaltenden, etwas kostspieligeren HD-Fluids in Betracht ziehen solltest.

Wie viele Fachleute empfehlen, sollten dem Nebelfluid keine Duftstoffe zugesetzt werden. Zum einen können diese auf viele Besucher deines Events aufdringlich wirken, zum anderen gibt es eine geteilte Meinung, was eine etwaige Gesundheitsschädigung angeht.

Steuerprotokoll DMX

Die etablierte Methode zur Steuerung von Lichttechnik und Discolicht ist DMX (»Digital Mutliplex« aktuelle Version DMX-512-A). Dieses Steuerprotokoll wird vom weitaus überwiegenden Teil der modernen Hardware und Software für Bühnen- und Veranstaltungstechnik unterstützt und so ist es empfehlenswert, sich an diesen Standard zu halten.

Was lässt sich steuern? Bei Scanners und Moving Heads sind es zum Beispiel die Schwenk- und Neigungsrichtung, die Farben, die Muster und mehr.

DMX-Signale werden von einem Lichtmischpult bzw. -Controller erzeugt. Alternativ kannst Du sie auch über verschiedene Software generieren, um sie dann über spezielle PCI-Steckkarten oder externe Geräte mit USB-Schnittstelle auszugeben.

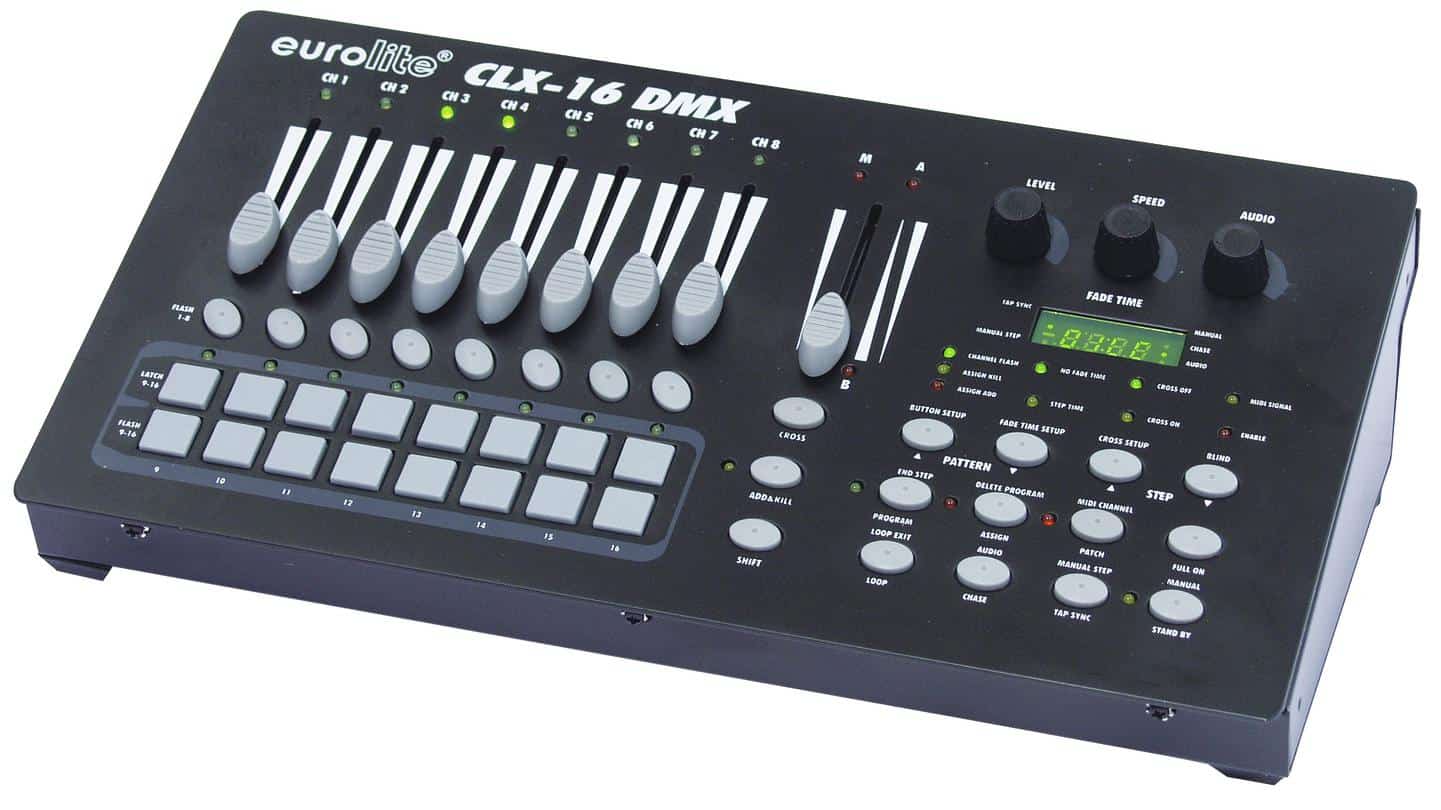

Discolicht, DJ Lichttechnik - DMX

Eurolite CLX-16 DMX

Tipp: DMX Steuerung Grundlagen»

Üblicherweise werden die im professionellen Audiobereich beliebten XLR-Kabel (drei- oder fünfpolig) eingesetzt. Sie ermöglichen eine symmetrische Signalübertragung und somit sind die auf bis zu 512 Kanälen versendeten Steuerdatenströme unempfindlicher gegenüber Störungen.


Von Milan Boxberg
