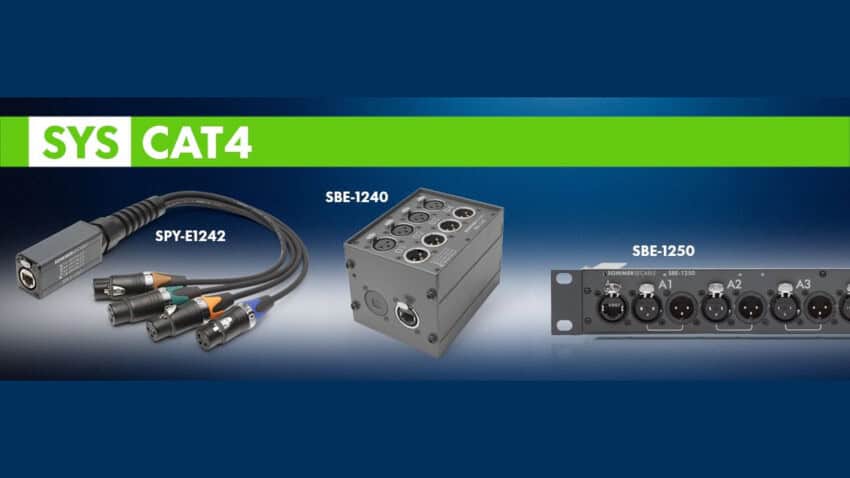

SOMMER cable SYSCAT4

SOMMER cable SYSCAT4: Serie für Übertragung von Signalen auf der Bühne

Die SOMMER cable SYSCAT4-Serie soll eine Übertragung über Entfernungen von bis zu 100 Metern mithilfe bühnentauglicher CAT-Kabel gewährleisten. Insgesamt können bis zu vier analoge oder acht digitale AES/EBU- bzw. DMX-Signale übertragen werden.

Spleiß-Adapterkabel

Das zentrale Element der Serie ist ein Spleiß-Adapterkabel. Dieses besteht aus einem kompakten und robusten Metallgehäuse (HI-HOUSING) mit integrierter EtherCON-RJ45-Vollmetall-Einbaubuchse und stabiler Leitungsverschraubung.

Dieser Adapter ist mit einem 50 cm langen 4-fach Spleiß aus der flexiblen und widerstandsfähigen digitalen Patchleitung SC-SEMICOLON 2 ausgestattet. Er wird in Kombination mit NEUTRIK bzw. HICON XLR-Steckverbindern (3- oder 5-polig, male oder female) verwendet.

Die Kanäle sind – für den Hersteller typisch – deutlich an den Steckverbindern gekennzeichnet:

• Kanal 1: Pin 4+5
• Kanal 2: Pin 3+6
• Kanal 3: Pin 1+2
• Kanal 4: Pin 7+8

Bodenstagebox & 19-Zoll Patch-Einheiten

Zur SYSCAT4-Serie gehören auch passende Bodenstageboxen (EtherCON NE8FDV 4 x XLR 3-pol female + male parallel) und 19-Zoll Patch-Einheiten im SYSPANEL-Gehäuse.

Diese Patch-Einheiten sollen sich durch eine hohe Packungsdichte und eine platzsparende Anordnung von 18 Anschlüssen auf nur einer Höheneinheit (2 x EtherCON NE8FDV 2 x 4 x XLR 3-pol female + male parallel) auszeichnen.

Zusätzlich bieten sie eine Anschlussmöglichkeit über das SYSBOXX 14-pin-System. Maßgeschneiderte Sonderanfertigungen können vom Unternehmen schnell und problemlos realisiert werden.

SOMMER cable SYSCAT4: Features

• Spleiß-Adapterkabel
• Robustes Metallgehäuse (HI-HOUSING)
• Integrierter EtherCON-RJ45-Vollmetall-Einbaubuchse
• Stabile Leitungsverschraubung
• 50 cm langer 4-fach Spleiß
• Bodenstagebox
• 1 x RJ45 CAT.6A, 4 x XLR 3-pol female, 4 x XLR 3-pol male
• 19-Zoll Patch-Einheiten
• Platzsparende Anordnung von 18 Armaturen auf nur einer Höheneinheit
• 2 x 4 x XLR 3-pol female A-Serie, 2 x 4 x XLR 3-pol male A-Serie, 2 x RJ45 CAT.6A
• Auch mit Hälfte der Anschlüsse auf selber Breite erhältlich

SOMMER cable SYSCAT4: Preis & Verfügbarkeit

Die Spleiß-Adapterkabel gibt es ab sofort in verschiedenen Ausführungen im Fachhandel für eine UVP ab 151 Euro.

Das Anschlusspanel gibt es in zwei Ausführungen. Mit einfachen Anschlüssen hat es eine UVP von 294 Euro, mit doppelten Anschlüssen eine UVP von 408 Euro.

Die passende Bodenstagebox hat eine UVP von 304 Euro.
