Musikmesse 2016: Sommer Cable DVM-HDT-KIT

Das Sommer Cable DVM-HDT-KIT (die Umschreibung lautet »HDMI® 2.0-Engineers-Toolkit«) ist ein Messsystem für HDMI-2.0-Signale mit 4K-Auflösung. Es dient zum Testen der Video-/Audioströme für Installationen, Verleih, Service und Produktentwicklung. Hier sind die Infos des angekündigt einfach bedienbaren Werkzeugs.

Sommer Cable DVM-HDT-KIT

Von Felix Baarß

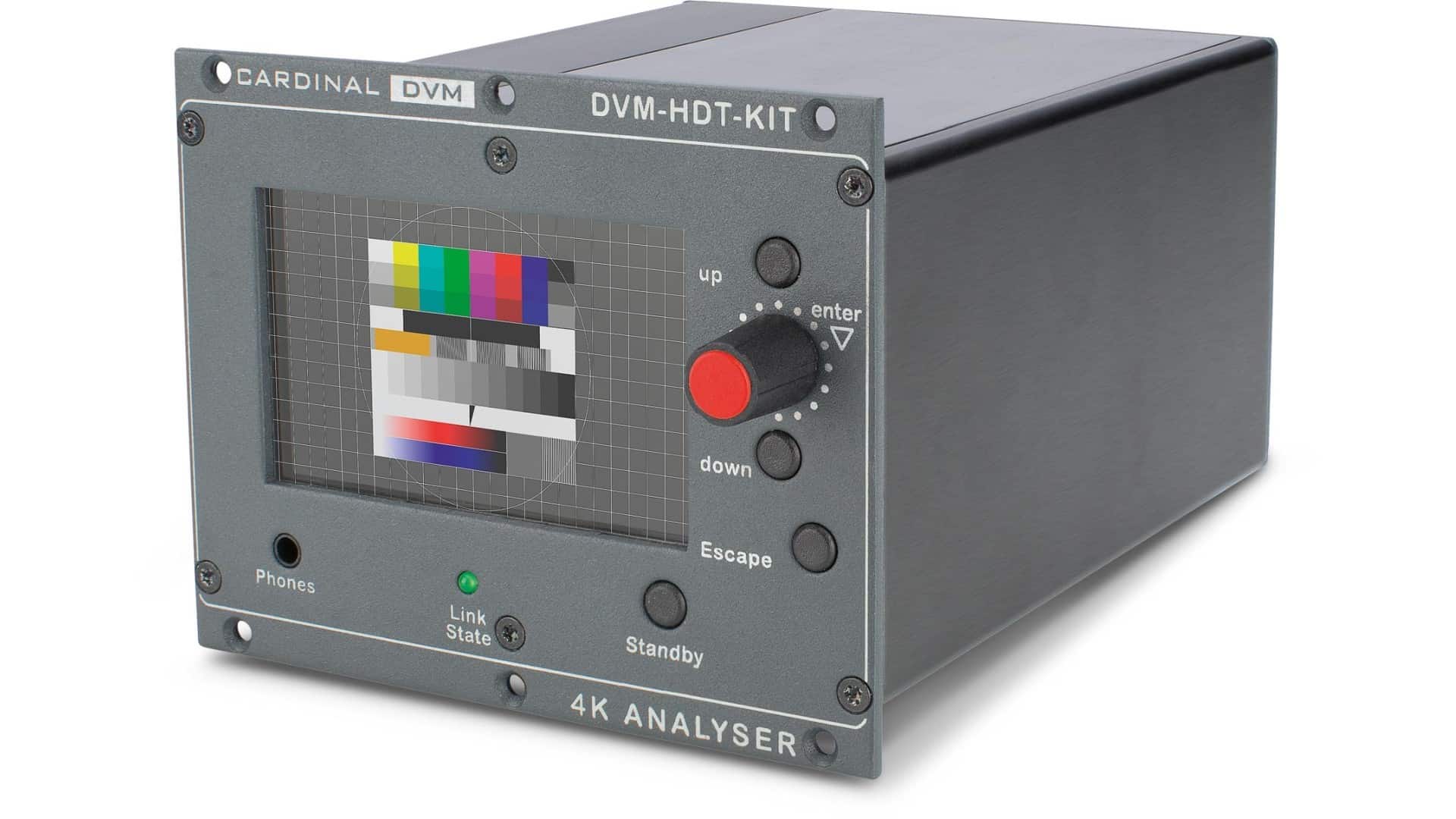

HDMI-Testsystem – Sommer Cable DVM-HDT-KIT

Die laut Hersteller umfangreiche Ausstattung, kompakten Maße und Funktionsvielfalt sollen die Kontrolle von HDMI-Quellen, -Senken und Kabelstrecken zum Kinderspiel machen. Das Sommer Cable DVM-HDT-KIT löse so die durch falsche Verkabelung, Einrichtung, HDCP oder EDID-Kommunikation verursachten Probleme.

Alle News lesen: Musikmesse 2023

Die leistungsfähige FPGA-Plattform unterstützt HDMI 2.0 mit bis zu 4K x 2K (auch 3D) und alle gängigen Farbräume. Im Folgenden sind alle vom Hersteller genannten Funktionen sowie der Lieferumfang des Pakets aufgeführt.

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

Sommer Cable DVM-HDT-KIT: Features (Analyzer)

• Farbräume: RGB4:4:4, YUV4:4:4, YUV4:2:2, YUV4:2:0)
• HDMI 2.0: bis zu 4K x 2K (24/25/30/50/60 Hz, auch 3D)
• HDCP 2.2 (HDCP umschaltbar: aus/1.4/2.2)
• 3“-Display (IPS, 16:9 in 240p)
• Display zeigt in Echtzeit, was am Ein-/Ausgang passiert
• Steuerung über Drehregler & Tasten am Gerät, RS232, USB, Ethernet
• Kopfhöreranschluss zur einfachen Signalkontrolle
• Auch für 19-Zoll-Racks (2 HE)
• Akku (Desktop-Version), Laufzeit ca. 5 – 6 h
• PC-Software zur Kontrolle einzelner Geräten/-gruppen
• Kabeltestfunktion
• Erzeugung von Testprotokollen (inkl. Ausdruck/Download)

Das Kit beinhaltet einen Signalgenerator und den eben in der Feature-Liste beschriebenen Analyzer. Weiterhin finden sich zwei kompakte HDMI-Kabel, 24-Volt-Netzteile sowie in der Mobilversion eine vorgestanzte Schaumstoffform für das Toolcase im Lieferumfang.

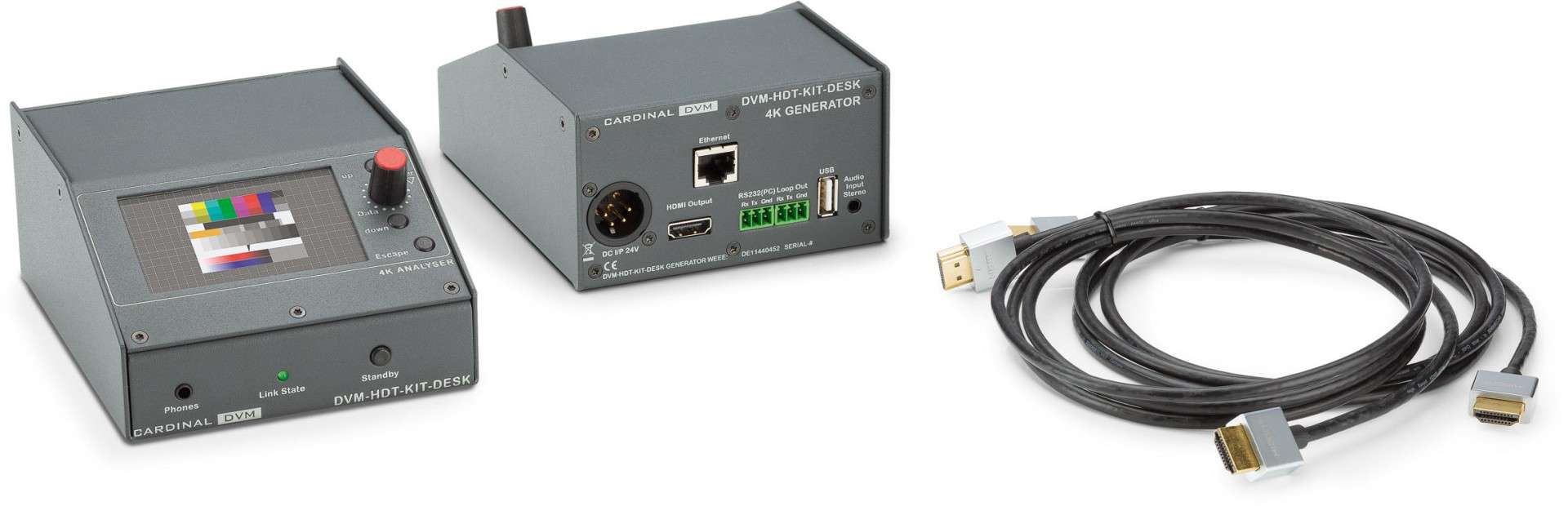

Der Lieferumfang (Netzteile nicht abgebildet) des Sommer Cable DVM-HDT-KIT

Sommer Cable DVM-HDT-KIT: Features (Generator)

• 34 Testpatterns (33 x 2D, 1 x 3D)
• 43 Auflösungen (davon 10 frei definierbare und eine Automatik)
• EDID-Speicher für bis zu 10 EDID-Sets
• EDID-Informationen einlesen, modifizieren, schreiben
• 3“-Display (IPS, 16:9 in 240p)
• Audiotests via Generator (32/44/48/88/96/176/192 kHz + auto) oder Miniklinke

Sommer Cable DVM-HDT-KIT: Preis & Verfügbarkeit

Beim Verfassen dieses Artikels lag noch keine unverbindliche Preisempfehlung für das vor, doch Google spuckte die Preisliste eines Schweizer Händlers aus – dort war das Kit mit 1.546,40 Schweizer Franken (zzgl. MwSt.) verzeichnet.
