HICON 12G-SDI

HICON 12G-SDI für den UHD-Infrastrukturbau

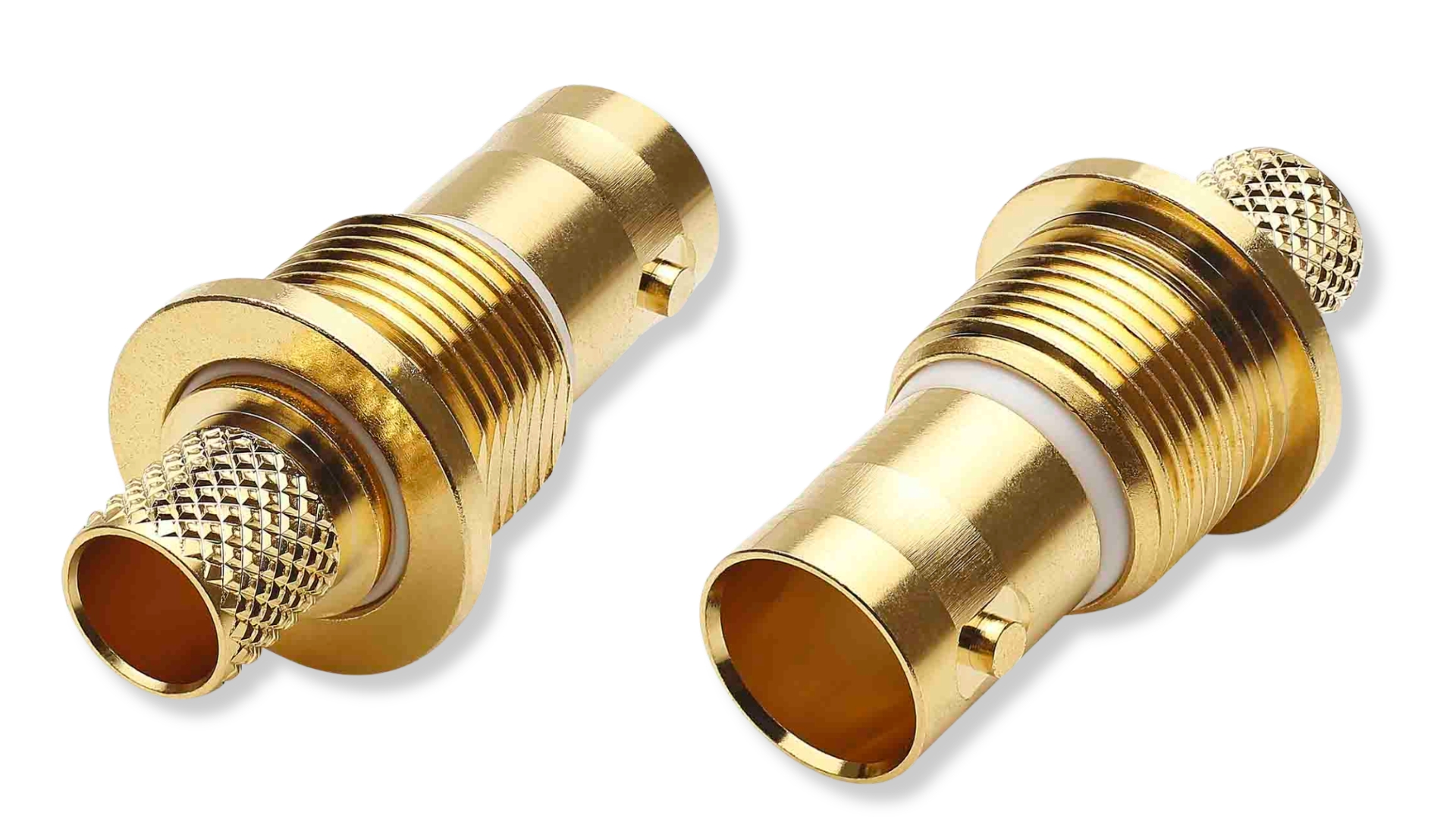

Sommer cable erweitert seine Marke HICON um vier BNC-Crimp-Einbaubuchsen für den Übertragungsstandard 12G-SDI. Sie richten sich an alle, die eigene Racks, Panels und Kabelwege für hochauflösende 4K- und UHD-Signale aufbauen.

Die Buchsen sind in vier Ausführungen für unterschiedliche Koaxialkabel-Durchmesser erhältlich, von 0,6/2,8 mm bis 1,6/7,0 mm. Der Wellenwiderstand liegt bei 75 Ohm und entspricht damit der üblichen Anforderung für Video-Verbindungen.

Für Broadcast-Techniker, Studio-Integratoren und Veranstaltungsprofis sind dämpfungsarme Steckverbindungen die Grundlage, um die hohen Datenraten von 12G-SDI ohne Signalverlust zu übertragen.

HICON 12G-SDI Einbaubuchsen: Features

• Übertragungsstandard 12G-SDI, für 4K- & UHD-Signale
• Wellenwiderstand 75 Ω
• BNC weiblich, 2-polig, masseisoliert
• Kontaktart Crimp
• 4 μm hartvergoldete Kontaktflächen & Schirmgehäuse
• Montage über 1/2″-Gewinde, alternativ D-Flansch-Metallgehäuse
• Vier Varianten für Kabeldurchmesser von 0,6/2,8 bis 1,6/7,0 mm

Material & mechanische Integration

Die Kontaktflächen und das Schirmgehäuse aus Messing beziehungsweise Berylliumbronze sind mit einer 4 μm starken Hartvergoldung versehen. Diese Beschichtung soll Korrosion vermeiden und den Skin-Effekt gering halten.

Alle Buchsen sind masseisoliert und lassen sich über das standardisierte 1/2″-Gewinde in Panels, Racks oder Geräteeinheiten einbauen. Wer ein robusteres Gehäuse benötigt, kann die Buchsen alternativ mit D-Flansch beziehen.

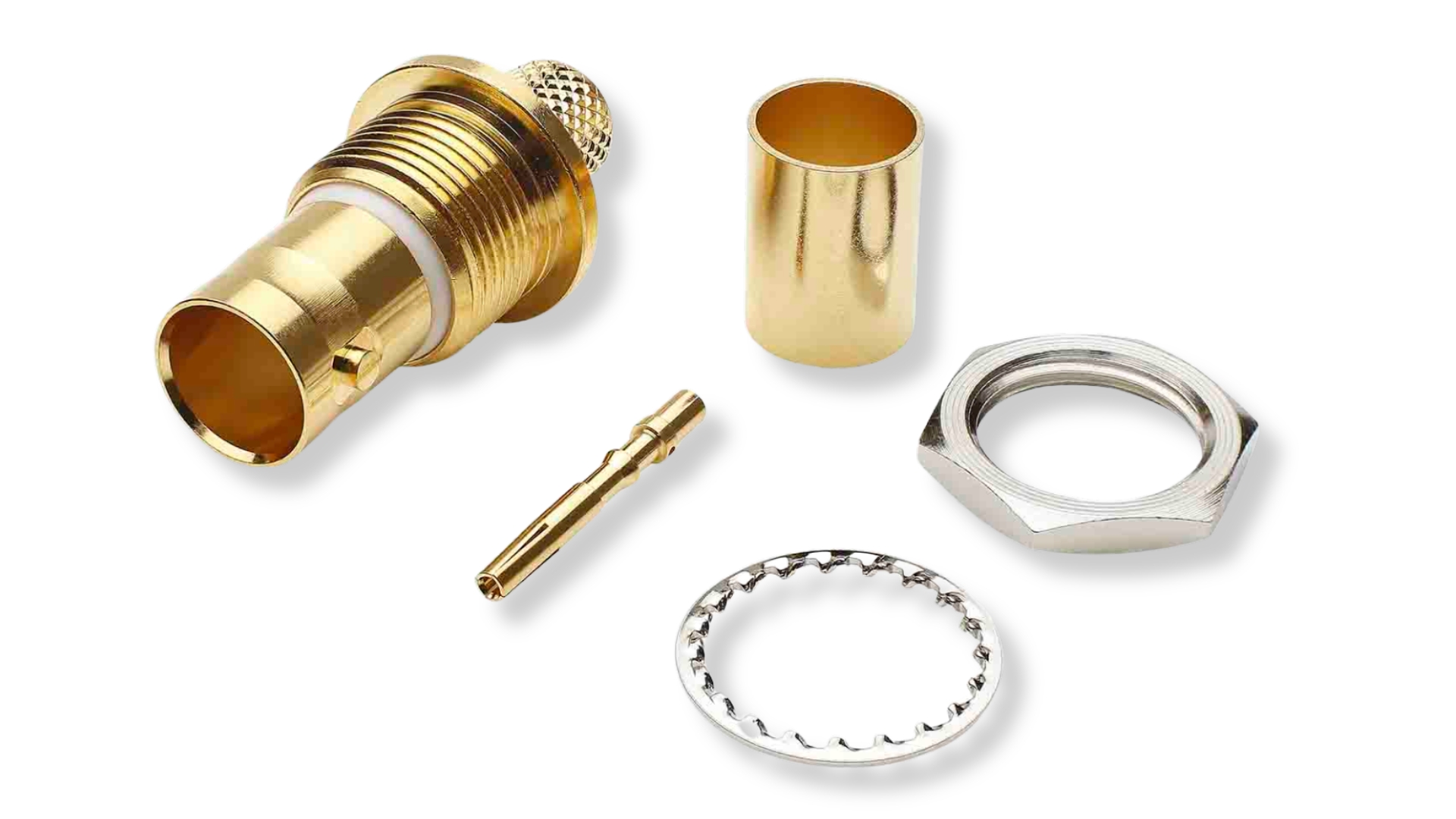

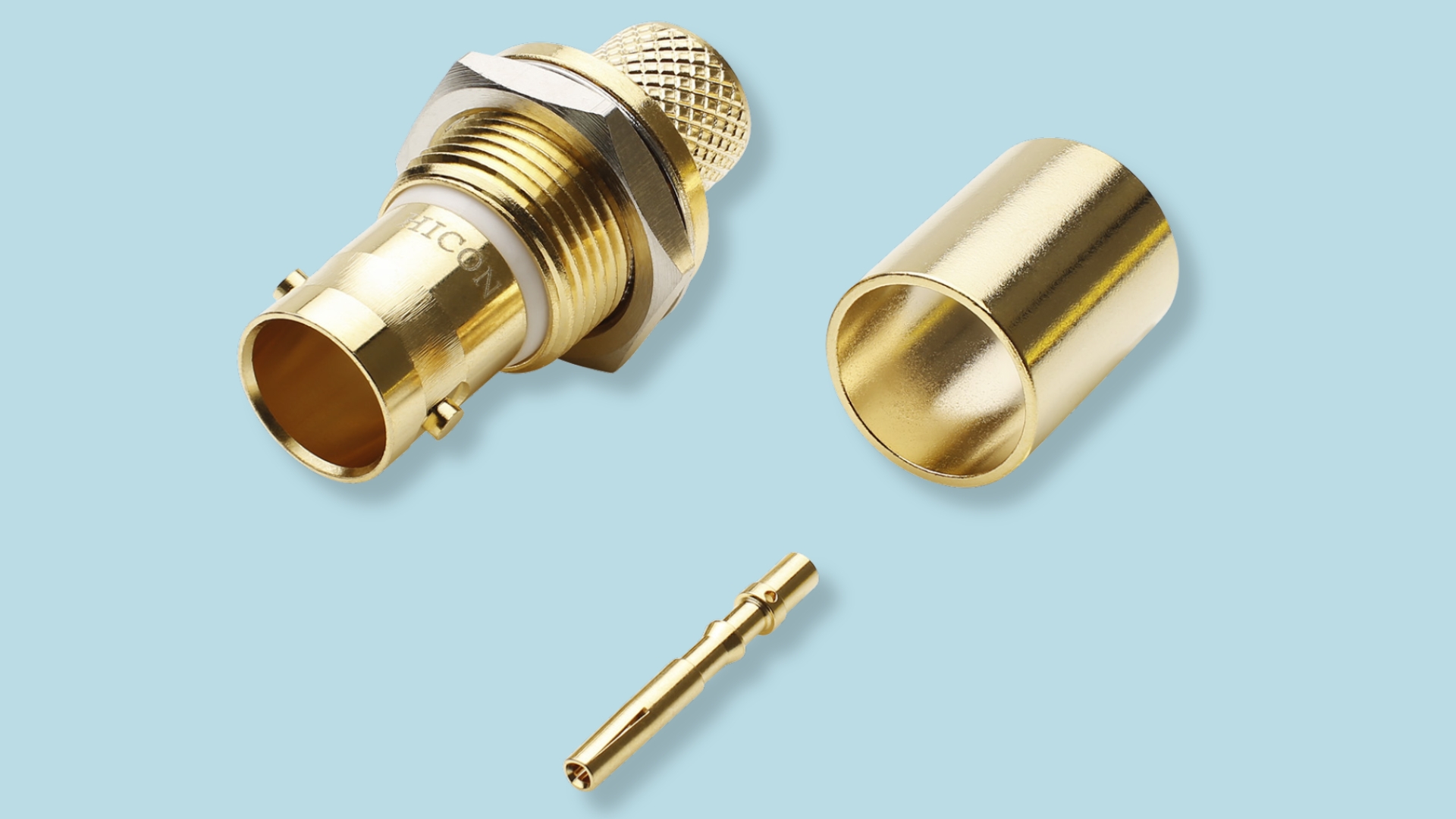

Die Crimp-Technik stellt eine mechanisch feste Verbindung zwischen Kabel und Buchse her. Laut Hersteller zielt die Materialwahl auf dauerhafte Betriebssicherheit auch unter anspruchsvollen Bedingungen.

Vier Varianten für verschiedene Kabel

Die vier Ausführungen decken Koaxialkabel mit Aufbauten von 0,6/2,8 mm bis 1,6/7,0 mm ab. Der maximale Kabeldurchmesser reicht je nach Modell von 5,6 mm bis 10,6 mm.

Damit lassen sich die Buchsen an unterschiedliche Kabeltypen anpassen, etwa aus der Vector-Plus- oder Transit-Reihe. Über die BNC-Bajonettverriegelung entstehen Verbindungen, die sich schnell herstellen und sichern lassen.

HICON 12G-SDI: Preis & Verfügbarkeit

Die Einbaubuchsen kosten je nach Durchmesser zwischen 17,23 Euro und 25,51 Euro jeweils inklusive Mehrwertsteuer und zuzüglich Versand.

Angeboten werden die HICON 12G-SDI BNC-Crimp-Einbaubuchsen über den herstellereigenen Shop von SUMMER cable.
