DC Offset: Grundlagen der Audiobearbeitung

20
SHARES

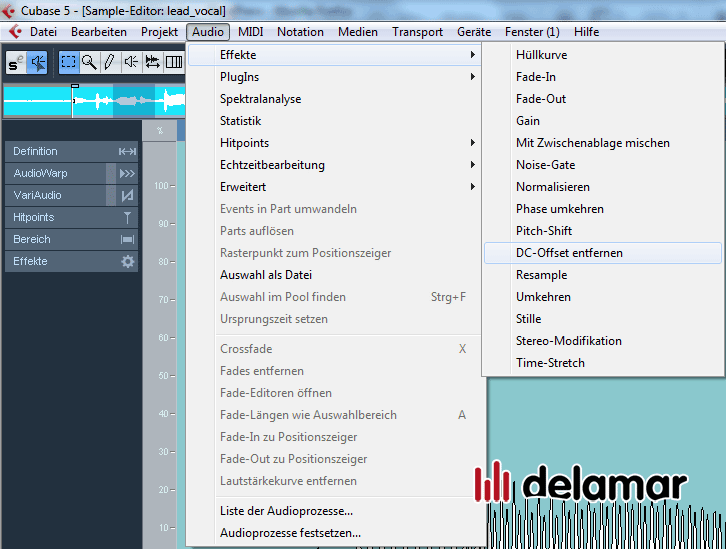

DC Offset entfernen

Cubase hat in allen neueren Varianten die Option DC Offset, um die Anomalie zu beheben.

anzeige

DC Offset: Was ist es?

Auch wenn dir der Begriff DC Offset nicht bekannt sein sollte: Gesehen hast Du das Phänomen sicherlich schonmal in einem deiner Samples, das aus einem Recording stammt. In der Wellenform des aufgenommenen Audiosignals wird der DC Offset dadurch sichtbar, dass die Welle nicht genau mittig um den Nullpunkt liegt.

Definition: DC Offset
DC-Offset bezeichnet man auch als Gleichspannungsoffset – und wird durch Fehlschaltungen hervorgerufen. Bei diesen Fehlschaltungen handelt es sich um unterschiedliche Eingangsspannungen. Das Phänomen wird erst dann erkennbar, wenn man eine Spannung von Null Volt zum Vergleich hat. In unserem Fall die Nulllinie in unserer Software.

Passend zum Thema: Audiodateien & MP3 normalisieren »

Einer der häufigsten Gründe für ein DC Offset ist eine ungeschickte Kombination aus Mikrofon und Wandler. In einigen Fällen ist die Verschiebung erst bei genauerem Hinsehen und großem Zoomfaktor möglich.

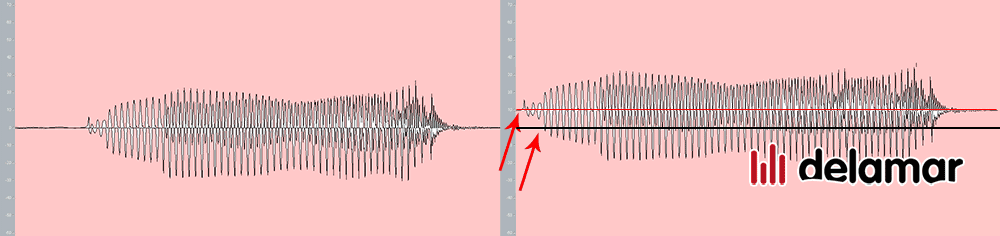

Die Welle ist nicht coaxial auf dem Nullpunkt bei Aufnahmen mit DC Offset

Die Welle ist nicht coaxial auf dem Nullpunkt bei Aufnahmen mit DC Offset

Die oben stehende Abbildung habe ich in einem Grafikprogramm erstellt und zur besseren Anschauung habe ich den DC Offset extrem übertrieben.

DC Offset – Was ist so schlimm daran?

Es gibt im Prinzip vier grössere Probleme, die durch DC Offset verursacht werden und die Du am besten in deinen Produktionen vermeiden solltest:

  1. Die Aufnahme hat weniger Headroom, weil ein Teil der Energie für das tieffrequente Störsignal „draufgeht“
  2. Beim Schneiden von Samples mit und ohne DC Offset wird es zu Knacksern und Glitches beim Übergang kommen.
  3. Das Loopen von Audiomaterial wird durch das Störsignal extrem schwierig, wenn nicht gar unmöglich.
  4. Viele Bearbeitungen mit Effekten können nicht auf optimaler Basis durchgeführt werden. Ein Beispiel: Ein Distorsion, das die Peaks des Samples oberhalb und unterhalb der Nulllinie verzerrt, wird sich oben bzw. unten unterschiedlich auswirken.

Kurzum: Der beste Weg, um bei der Audiobearbeitung mit dem Problem DC Offset umzugehen ist, sich seiner zu entledigen, bevor man weitere Bearbeitungsschritte durchführt.

DC Offset entfernen

In digitalen Umgebungen zur Musikproduktion und mit moderner Musiksoftware gibt es drei Wege, um das Problem mit dem DC Offset in den Griff zu bekommen.

1. Die Funktion „DC Offset“ verwenden.

Die meisten Programme zur Audiobearbeitung bieten eine solche Funktion an. In Cubase 8 zum Beispiel ist sie unter Audio > Effekte > DC Offset zu finden. Diese Funktion analysiert das Audiosignal, um im Anschluss das Störsignal (Gleichspannung) herauszurechnen. Nach der Bearbeitung befindet sich die Achse der Welle wieder auf der Nulllinie.

DC Offset entfernen

Cubase hat in allen neueren Varianten die Option DC Offset, um die Anomalie zu beheben.

2. High-Pass-Filter verwenden

Mit einem steilen High-Pass-Filter kannst Du alles unterhalb von 20 Hz wegschneiden. Das menschliche Ohr kann solch tiefe Frequenzen ohnehin nicht wahrnehmen und deine Studiomonitore können das auch nicht wiedergeben. Ein derart tieffrequentes Audiosignal „frisst“ lediglich die verfügbare Energie auf und klaut uns den für die hörbaren Anteile so wichtigen Headroom.

3. Fades erstellen

Diese dritte Lösung ist eigentlich keine Lösung im herkömmlichen Sinne, sondern vielmehr ein Workaround. Indem Du auf den Anfang und das Ende des Audiosignals einen kurzen Fade-In bzw. Fade-Out erstellst, ersparst Du dir das Knacksen beim Übergang auf ein Audiosignal ohne DC Offset. Im Audiosignal selbst bleibt das Störsignal weiterhin erhalten und sorgt dafür, dass weniger Headroom für den Rest über bleibt.

Problem DC Offset gelöst

Wahrscheinlich gibt es größere Probleme auf dem Weg zu besseren Produktionen. Aber gerade weil ich oftmals gefragt werde, wie man denn so richtig laute Mixe erstellen kann, wollte ich hierauf hinweisen. Bei den richtig lauten Mixen wurde mit Sicherheit darauf geachtet, dass keine Störsignale in den Aufnahmen und Spuren vorhanden waren. Und wenn man 50 Spuren für seine Produktionen verwendet, dann kann sich schon so einiges zusammenläppern.

Deswegen: Die Funktion DC Offset einmalig zu Beginn des Abmischens bzw. der Audiobearbeitung zu verwenden kostet vielleicht 30 Sekunden Arbeitszeit. Hier zu geizen erscheint mir kaum sinnvoll.

Mehr zum Thema:



Lesermeinungen (7)

zu 'DC Offset: Grundlagen der Audiobearbeitung'

  • Manuel   16. Okt 2009   12:49 UhrAntworten

    Sehr richtig. Obwohl dieses Problem auch nur klein erscheinen mag: Es ist vorhanden. Und wie bei allen Signalen, die da sind, haben diese auch eine Auswirkung auf den Klang. Wenn auch nur geringe. Aber in der Summe kann das doch sehr sehr viel ausmachen.

    Vielen Dank für diese Grundlagenerklärung. Weiter so :) Ich bin täglicher Besucher dieser Seite und freue mich über jedes Input, was ich hier bekommen kann.

  • Sascha   16. Okt 2009   13:10 UhrAntworten

    Super !!! Vielen Dank !!!

  • ekkimax   17. Okt 2009   03:21 UhrAntworten

    Super und vielen Dank für die Erklärungsarbeit.
    Ich hatte das bis heute nicht so richtig kapiert
    - und das ist grad deutschsprachlich mal so richtig verständlich rübergebracht.

  • Christian Gstettner   17. Okt 2009   18:31 UhrAntworten

    Endlich jemand, der sich auskennt...Super!

  • Sib   19. Okt 2009   13:50 UhrAntworten

    Danke!

  • Sid64   21. Dez 2009   18:18 UhrAntworten

    ...ok, soweit verstanden, logisch und nachvollziehbar.
    Ich habe das Phänomen, dass anscheinend im letzten Schritt meiner Kette durch einen analogen Exciter (vorher ist Alles weitestgehend digital und hat sogar einen LowCut bei 40 Hz), der halt noch inserted wird, noch etwas neues Offset erzeugt wird. Es werden Werte von 0,001/0,002 % Versatz in der finalen Summe angezeigt, weitere Arbeitsschritte außer Normaliesieren finden nicht mehr statt, hat das irgend welche Relevanz, oder kann ich das vernachlässigen ?
    Seltsam ist eigentlich auch, dass ich nach Korrektur eher einen Versatz an der Nullinie sehe, als vorher... ???

  • Donald   22. Nov 2015   09:42 UhrAntworten

    DC Offset, also der Gleichspannungsfilter, ist nützlich bei tiefen Frequenzen,
    wenn die großen Transienten, bzw. die Amplituden
    sich gleichmäßig ausbreiten sollen.
    Das gibt ein gleichmäßigeres, homogenes Klangbild der Welle.

    Da aber Samples, die stark über den Nullpunkt liegen eher
    selten anzutreffen sind, ist DC Offset bei allem was über dem Bassbereich liegt,
    eher weniger relevant.
    Eine Snare, Hihats, oder Synthies brauchen normalerweise
    kein DC Offset.
    Es schadet meines Erachtens eher der Dynamik der Sounds.
    Grüße,
    Donald
