intellijel designs Corgasmatron

anzeige

intellijel designs Corgasmatron – Vielseitiger Filter

Die Originalschaltung wurde vom Analog-Guru David G. Nixon nach ausgiebiger Auseinandersetzung und Analyse des klassischen MS-20-Filters von Korg gestaltet. Seine Arbeit resultiert in einer Schaltung, die um SSM2164 VCA-Chips aufgebaut ist. Dieses Design ermöglicht beinahe gleiche Ergebnisse, ist aber vielseitiger. Das Corgasmatron ist kein bauteilgetreuer Klon, sondern eine gänzlich neue und moderne Schatung mit vielen Verbesserungen.

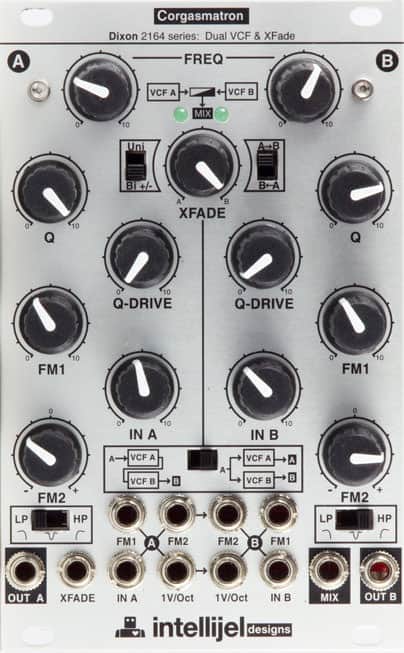

intellijel designs Corgasmatron



Das Corgasmatron besteht aus zwei unabhängigen Filtern, jedes mit umschaltbaren LP, HP, und Notch-Modi. Ein Schalter koppelt die zwei Filter zusammen und ermöglicht parallele wie auch Reihenschaltung durch Normalisierung von Eingang B (welche durch das Einstecken eines Kabels in Eingang B unterbrochen werden kann). Das Filter oszilliert sehr leicht und kann auch als zweifacher Sinus-Oszillator benutzt werden. Durch die einzigartige Funktion der Resonanz-Drive-Regler (Q-Drive) kann man den Klang des Sinus auch färben. Jumper auf der Rückseite dienen zur Auswahl der Resonanzmodi »vintage« und »modern« (zwei unterschiedliche Feedback-Wege in der Resonanz, die unterschiedliche Dioden benutzen).

Der Crossfader erlaubt spannungsgesteuerte Überblendungen zwischen den beiden Filtern. Er besitzt einen Umschalter zum Einstellen der unipolaren (z.B. Hüllkurven) oder bipolaren (z.B. LFOs) Steuerung der Crossfader-Position und einen Schalter zum Richtungsauswahl. Ist in die Xfade-Buchse nichts eingestöpselt, regelt der Xfade-Poti die Faderposition. Ist eine CV gepatcht, so fungiert dieser Knopf als Abschwächer der CV-Spannung. Ferner gibt es Erweiterungsanschlüsse für zusätzliche Filtereingänge und die Spannungssteuerung der Resonanz. Das Modul ist gegen Verpolung geschützt.

Ein Crossfader-CV-Eingang und ein Audio-Mischausgang stehen zur Verfügung. Pro Filter gibt es einen Audioeingang, einen Audioausgang und drei CV-Eingänge für Cutoff (einer davon fest mit 1V/Okt, zwei mit Abschwächern).



<embed src="http://vimeo.com/moogaloop.swf?clip_id=26173568" type="application/x-shockwave-flash" width="400" height="300"></embed>



intellijel designs Corgasmatron: Preis & Verfügbarkeit

Das intellijel designs Corgasmatron ist demnächst für 299,- € bei Schneiders Laden erhältlich.
